私たちは、システムや回路の動作を理解する上で重要な要素である過渡応答特性について考えてみましょう。過渡応答特性は、外部からの刺激に対するシステムの応答がどのように変化するかを示します。この特性を把握することで、設計や制御の最適化が可能になります。
過渡応答特性の基本
過渡応答特性は、システムや回路が外部からの刺激に対してどのように応答するかを示す重要な要素です。この特性を把握することで、我々は設計や制御を最適化できる。
定義と重要性
過渡応答特性は、刺激に対してシステムが時間とともに変化する挙動を示します。この特性の理解は、以下の点で重要です。
- システムの動作理解: 過渡応答を分析することで、我々はシステムの性能、安定性、応答時間を把握できます。
- 設計の最適化: 過渡応答特性を考慮することで、回路やシステムの設計をより効果的に調整できます。
過渡応答を深く理解することで、未来の設計や選択に関する知識が豊富になります。
主な要素
過渡応答特性の分析には、以下の主要な要素が含まれます。
- 応答時間: システムが新しい状態に到達するまでの時間です。短い応答時間は、高速な動作を意味します。
- オーバーシュート: システムが目標値を超えてどれだけ変化するかを示します。オーバーシュートが大きいほど、制御が不安定になります。
- 定常状態誤差: 系が安定してからの目標値との誤差です。この値が小さいほど、設計が優れています。
過渡応答特性の分析手法
過渡応答特性の分析は、システムの動作を深く理解する上で不可欠です。以下に、主に用いられる分析手法を示します。
時間領域解析
時間領域解析は、システムの応答を時間軸上で観察する手法です。具体的には、以下の要素に注意が必要です。

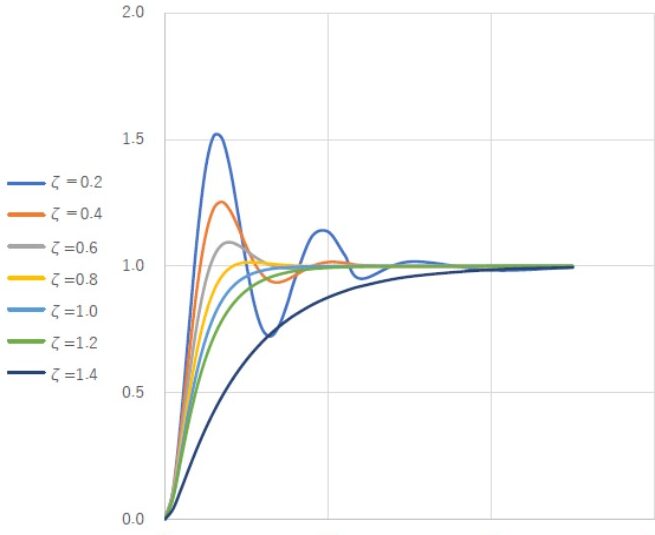

- ステップ応答：システムが単位段階入力に対してどのように応答するかを示す。
- インパルス応答：システムが瞬間的なインパルスにどのように応答するかを示す。
- 定常状態：長時間運転した際の安定した応答を確認できる。
時間領域の結果は、応答時間やオーバーシュート、定常状態誤差を明確に示します。この手法により、システムのパフォーマンスを具体的に評価でき、改善点も浮き彫りになりやすいのです。
変換領域解析
変換領域解析は、ラプラス変換を用いることでシステムの応答を周波数領域で分析する手法です。これにより、次の重要な特徴が捉えられます。
- 伝達関数：システムの入力と出力の関係を数式で表現。
- 極と零点：システムの安定性やダイナミクスを評価。
- 周波数応答：異なる周波数での応答特性を評価する。
過渡応答特性の応用事例
過渡応答特性は、さまざまな分野で広く応用されている。特に、制御システムや電気工学において、この特性の理解が不可欠だ。具体的な応用例を見ていこう。
制御システム
制御システムでは、過渡応答特性が動作の安定性や精度に直接影響を与える。具体的な事例として、PID制御がある。この制御方式において、過渡応答特性を考慮することで以下の要素が最適化される。
- 応答時間: システムが入力に反応するまでの時間を短縮する。
- オーバーシュート: 目標値を超える高さを抑える。
- 定常状態誤差: 最終的な安定状態における誤差を最小化する。
これらの要素を調整することで、制御システムのパフォーマンスが大幅に向上する。
電気工学
電気工学の分野でも、過渡応答特性の役割は重要だ。特に、回路設計や信号処理において、この特性が求められる。次のような応用が見られる。
- フィルタ設計: 低域通過フィルタや高域通過フィルタの特性を評価する際に過渡応答が用いられる。
- スイッチング電源: システムの変動に対処するため、応答を迅速に最適化する必要がある。
- モーター制御: モーターの加速や減速の際に、過渡応答特性が安定性を測る指標となる。
過渡応答特性の課題と対策
過渡応答特性にはいくつかの重要な課題が存在し、これらに対処することが求められます。課題に対する具体的な改善策も併せて考察します。
分析の難しさ
過渡応答特性の分析には、以下のような難しさがあります。
- 非線形性の影響: システムの動作が非線形である場合、応答の予測が難しくなる。
- 複雑なダイナミクス: 複雑なシステムは、多くの要素が相互に影響し、解析が困難である。
- 計測の精度: センサーや計測器の誤差が過渡応答に影響を及ぼし、結果に影響を与える。
これらの要素が絡み合い、解析結果の解釈を複雑にします。
改善策
過渡応答特性の評価や改善に向けた対策としては、以下の手段が考えられます。
- 高度なモデリング技術: 鋭敏なモデリング技術を用いて、非線形性による影響を最小限に抑える。
- シミュレーションの活用: コンピュータシミュレーションを用いて、複雑なシステムの応答を前もって評価する。
- 定期的な校正: 計測器を定期的に校正し、精度を向上させることで、データの信頼性を確保する。
結論
過渡応答特性の理解はシステム設計や制御において不可欠です。私たちがこの特性を深く掘り下げることでシステムの性能や安定性を向上させる道が開かれます。時間領域解析や変換領域解析を駆使して、具体的な数値を評価することが可能です。
さらに過渡応答特性の課題に対処することで、より精度の高い分析が実現し、最適化の幅が広がります。これにより私たちの技術は進化し続け、さまざまな分野での応用が一層促進されるでしょう。
