私たちが日常的に利用する電子機器の背後には、さまざまな技術が隠れています。その中でも、iv特性とは、特に重要な要素です。この特性は、電子デバイスの効率や性能に直接影響を与えるため、理解しておくことが不可欠です。
iv特性とは
iv特性は、電子機器の電流と電圧の関係性を示す重要な特性です。 この特性は、デバイスの動作点を決定し、効率や性能に直接影響を与えます。特に、トランジスタやダイオードなどの半導体素子で顕著に見られます。
iv特性は、グラフで表されることが多いです。横軸に電圧、縦軸に電流を取り、デバイスの動作を視覚的に理解できます。このグラフから、デバイスのオフ特性やオン特性を評価できます。例えば、特定の電圧で急激に電流が増加することが、動作の効率を示します。
以下はiv特性に関する主なポイントです：
- 電流-電圧特性曲線の理解： 曲線の形状や傾きは、特定のデバイスの動作特性を示す。
- スイッチング特性： トランジスタのオン・オフ時の挙動に関連する。
- 温度依存性： デバイスの性能は温度によっても変化することが多い。
iv特性の定義
iv特性は、電子デバイスにおける電流と電圧の関係性を示す重要なパラメータです。この特性により、デバイスの動作を理解し、その効率を評価できます。
基本概念
iv特性は、グラフ上に表され、横軸には電圧、縦軸には電流を取ります。グラフの形状により、デバイスのオン特性およびオフ特性を評価できます。具体的には、以下のポイントが基本概念です。
- オン特性：特定の電圧に達すると、急激に電流が増加します。
- オフ特性：電圧がゼロであっても、わずかな電流が流れることがあります。
- スイッチング特性：デバイスがオンとオフの状態に切り替わる際の反応速度。
重要性
iv特性の理解は、電子デバイスの設計や調整に欠かせません。特性を把握することで、デバイスの性能を向上させる方法が見えてきます。特に、以下の理由から重要です。
- 性能評価：デバイスの動作状態を正確に把握できます。
- 設計最適化：設計過程でのパラメータ調整に役立ちます。
- 故障診断：異常動作の原因を特定できます。
iv特性の計測方法
iv特性の計測は、電子デバイスの性能を評価する重要な過程です。正確な測定がデバイスの動作理解に繋がります。以下に、必要な機器と手順を説明します。
使用する機器
iv特性を計測するために必要な機器には以下があります。

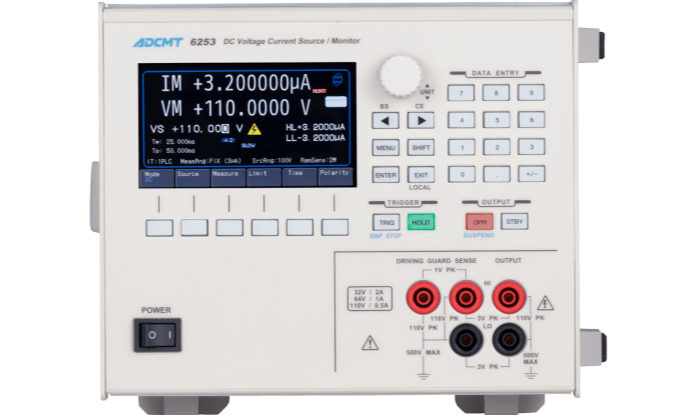

- DC電源: 定電圧または定電流を供給するために使用します。
- マルチメータ: 電圧と電流を測定するために必要です。
- 信号発生器: 特定の信号を生成し、デバイスに供給します。
- オシロスコープ: 波形を視覚的に観察し、動作を分析します。
これらの機器を用いて、デバイスのiv特性を正確に把握できます。
測定手順
iv特性の測定手順は次の通りです。
- 回路の設定: デバイスを回路に接続し、使用する機器を準備します。
- 電源のオン: DC電源をオンにし、電圧を徐々に上げます。
- データの記録: 各電圧での電流値を測定し、記録します。
- グラフの作成: 測定したデータを基に、電圧対電流のグラフを作成します。
- 特性の分析: グラフを確認し、デバイスのオン特性とオフ特性を評価します。
iv特性の応用
iv特性は、電子デバイスにおける重要な要素であり、多くの応用が考えられます。特に、電気回路やデバイス設計の最適化において、その役割は計り知れません。
電気回路への影響
iv特性は、電気回路の設計に大きな影響を与えます。例えば、デバイスの動作点を決定する際、特性曲線の理解が不可欠です。これにより、以下の点が得られます。
これらの要素は、より良いパフォーマンスを実現するために重要です。また、デバイスのスイッチング特性を考慮することで、高速動作が可能になります。これにより、回路全体の効率性向上に寄与します。
デバイス設計の最適化
iv特性の理解があると、デバイス設計の最適化が進みます。例えば、トランジスタやダイオードの選定において、パラメータを適切に選ぶことで、以下の効果が得られます。
iv特性の解析
iv特性の解析は、電子デバイスの性能を深く理解するために不可欠です。電流と電圧の関係性を視覚化し、デバイスの動作を詳しく把握します。
データの解釈
データの解釈には、iv特性曲線の分析が含まれます。曲線の形状から、デバイスの特性を読み取れるのです。重要なポイントとして、以下が挙げられます。
- 動作領域の特定: オフ特性やオン特性を確認し、デバイスの動作状態を理解します。
- スイッチング特性の評価: 高速なスイッチングが要求される場合、転送特性を分析し、性能を最適化します。
- 温度依存性の考慮: 温度変化による特性の変化を考慮し、動作条件を適切に設定します。
iv特性曲線を正確に解釈することで、デバイスの設計や評価が容易になります。
ケーススタディ
ケーススタディでは、特定のデバイスのiv特性を調べ、実践的な知見を得ることができます。以下に代表的な事例を示します。
- ダイオードの特性評価: 正方向バイアス時の電流特性を測定し、理想的な動作点を決定します。
- トランジスタのスイッチング分析: 切替時の応答時間を測定し、高速動作の実現可能性を確認します。
Conclusion
iv特性の理解は電子デバイスの性能向上に欠かせません。私たちはこの特性を通じて、デバイスの効率や動作特性を深く理解することができます。特にスイッチング特性や温度依存性を考慮することで、より高性能な回路設計が可能になります。
また、iv特性の測定と解析を行うことで、具体的なデバイスの特性を把握し、設計の最適化に繋げることができます。今後もこの知識を活かし、電子機器のさらなる進化に貢献していきましょう。
