モータ特性図の基本と活用方法について解説

モータ特性図は、電動機の性能を理解するために不可欠なツールです。私たちがこの図を正しく活用することで、モーターの効率や動作特性を把握し、最適な選択を行うことができます。さまざまな負荷条件での挙動を視覚的に示すモータ特性図は、エンジニアや技術者にとって非常に貴重です。

この記事では、モータ特性図の基本とその活用方法について詳しく解説します。どのようにしてこの情報が私たちの日常業務やプロジェクトに役立つのでしょうか。この知識を得ることで、より効果的な設計や運用が可能になるでしょう。私たちは一緒にこの重要なテーマについて深掘りしませんか？

モータ特性図の概要と重要性

モータ特性図は、電動機の性能を視覚的に表現する重要なツールです。この図は、モータの運転条件や特性を理解するために必要不可欠であり、設計や選定プロセスにおいて中心的な役割を果たします。私たちがモータ特性図を活用することで、効率的かつ効果的なモータ選定が可能になり、最終的にはエネルギーコストの削減につながります。

モータ特性図の構成要素

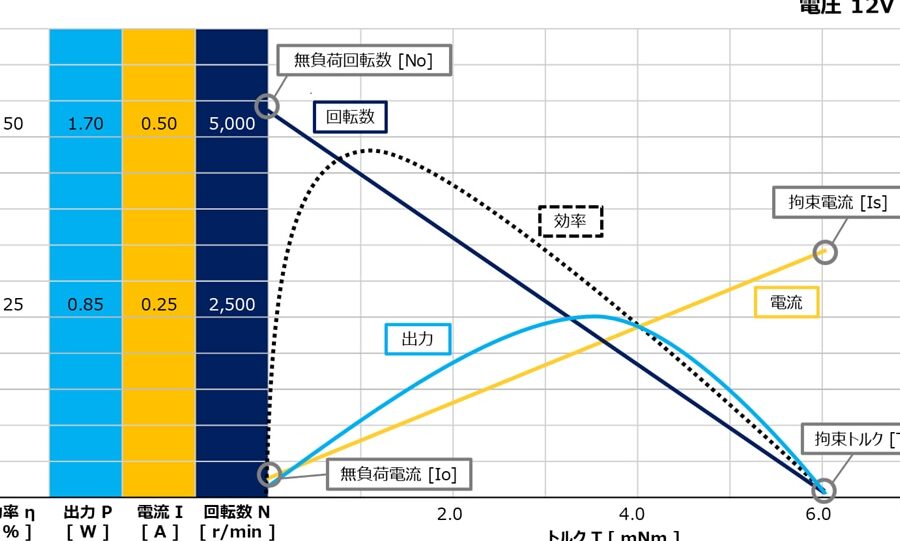

モータ特性図にはいくつかの主要な要素があります。これらの要素は、モータがどれほど効率的に動作するかを示す指標となります。

• トルク: モータが発生する力
• 回転速度: モータの回転速度（RPM）
• 出力: 有効出力（ワット）
• 効率: 入力対出力比

これらのデータポイントは通常、グラフとしてプロットされ、それぞれ異なる運転条件下でどのように変化するかを見ることができます。この視覚化によって、一目で性能傾向を把握できるため、設計者やエンジニアは迅速に判断できます。

重要性

1. 性能評価: モータ特性図は、その名の通り、高精度な性能評価を行う際に欠かせません。
2. 故障予測: 特定の運転条件下で異常値が観察された場合、それによって早期に故障予測やメンテナンス計画が立てられます。
3. 最適化機会: 効率と出力データから、新しい技術や材料への移行などによる最適化機会も見えてきます。

このように、私たちがモータ特性図を正しく理解し活用することで、生産システム全体のパフォーマンス向上につながり得る大きな価値があります。

モータ特性図を使った性能分析方法

モータ特性図を用いた性能分析は、電動機の効率や信頼性を評価するために非常に重要です。このプロセスでは、モータ特性図から得られるデータをもとに、様々な運転条件下でのトルクや回転速度、出力などの関係を詳細に分析します。これによって、最適な運用条件や潜在的な問題点を把握することが可能になり、生産プロセス全体の改善につながります。

データ解析の手法

性能分析にはいくつかの基本的な手法があります。これらの手法はモータ特性図から得られる情報を活用し、具体的には以下のようなポイントに焦点を当てます。

• トルクと回転速度の関係: モータが最大効率で動作する回転速度と、それに対応するトルク値を確認します。
• 出力と効率: 出力が上昇する際に効率がどう変化するかを見ることで、最適運転範囲を特定できます。
• 異常値の検出: 特徴的なパターンから逸脱したデータポイントは潜在的な故障リスクやメンテナンスニーズを示唆します。

項目	理想値	許容範囲
トルク (Nm)	50	45 – 55
回転速度 (RPM)	3000	2800 – 3200
出力 (W)	1500	1400 – 1600
効率 (%)	90%	>85%

この表は各項目について理想値と許容範囲を示しており、自社製品との比較分析にも役立ちます。モータ特性図による性能分析は、高度な技術知識だけでなく、業界経験も必要ですが、その結果として得られる洞察は非常に価値があります。

シミュレーション技術との統合

さらに最近では、シミュレーション技術と組み合わせたアプローチも注目されています。コンピュータシミュレーションによって仮想環境で様々な条件下でテストが行え、その結果がリアルタイムで反映されるため、より迅速かつ正確な判断が可能になります。このようにして私たちはモータ特性図だけではなく、多角的な視点から性能評価及び最適化戦略へ繋げています。

実際のデータから読み取る特性の解釈

実際のデータを基にモータ特性図から得られる情報は、性能分析において非常に有用です。具体的には、これらのデータを通じてモータの運転条件や動作特性を深く理解することが可能となります。このセクションでは、実際のデータが示す特性について詳しく解説し、その解析方法と意義を探ります。

データ解析による洞察

私たちは、実際の運転データを収集し、それをもとに以下のような重要な特性を明らかにします。

• トルク波形: モータが異なる負荷条件下でどのようにトルクを発生させるか。その変化を見ることで、設計や使用環境への適応力が判断できます。
• 回転速度変動: 回転速度が一定ではない場合、その原因として起こりうる問題点（例えば、電源供給不安定など）を考慮します。
• 効率レベル: 効率低下が見られた場合、その理由を追求し、生産コストへの影響やエネルギー損失について評価します。

異常検出とリスク管理

さらに、我々は異常値検出技術も活用しています。具体的には以下の点で役立ちます。

• パターン認識: 通常時とは異なるトルクや回転速度のパターンは、早期警告として機能します。
• メンテナンス予測: 特徴的な逸脱データから故障予知モデルへ繋げ、自社製品やシステム全体の信頼性向上につなげます。

項目	観測値	許容範囲
トルク (Nm)	48	45 – 55
回転速度 (RPM)	2950	2800 – 3200
出力 (W)	1450	1400 – 1600

この表では観測された現実的な運用状況とその許容範囲について示しており、自社製品との比較分析にも役立ちます。また、このような詳細な解析はモータ選定や改良プロセスにも直接寄与します。私たちはモータ特性図から得た知識を最大限活用し、安全かつ効率的な運用環境づくりに貢献しています。

業界別に見るモータ特性図の活用事例

モータ特性図の活用は、さまざまな業界で多岐にわたります。特に、各業界のニーズに応じて特性図がどのように利用されているかを理解することは、効率的なモータ選定や運用管理にとって重要です。このセクションでは、異なる業界での具体的な活用事例を紹介し、それぞれの特徴について詳しく説明します。

製造業

製造業では、モータ特性図が生産ラインの最適化に役立ちます。具体的には以下の点で活用されています。

• 自動化プロセス: モータ特性図を使用して、自動化された機械やロボットアームのトルク要件を分析し、必要なパフォーマンスを確保します。
• エネルギーコスト削減: 効率的な運転条件を見つけるために特性図を参照し、エネルギー消費を最小限に抑える戦略を策定します。

輸送業

輸送業では、高速道路や鉄道システムなど、多くの場面でモータが使用されています。この場合もモータ特性図は欠かせません。

• 安全性向上: 特性図から得られるデータによって、安全基準を満たすための性能評価が行われます。
• 故障予測: 異常値検出技術と組み合わせることで、お客様へのサービス中断リスクを軽減することが可能です。

エネルギー分野

再生可能エネルギー開発や電力供給システムでも、モータ特性図は重要な役割を果たしています。以下はその一部です。

• 効率改善: 発電機として使用されるモータの場合、その効率レベルと出力性能が直接収益に影響します。そのため、詳細な解析が求められます。
• SOC管理: 蓄電池との連携時には、充放電サイクル中の性能確認にも役立ちます。

項目	A社データ (Nm)	B社データ (Nm)	C社データ (Nm)
最大トルク	(70)	(55)	(60)

This table represents the maximum torque values from various companies, showcasing how each product performs under similar conditions. Such comparative analysis not only provides insights into our products but also positions us favorably in the market.

This comprehensive understanding of how different industries utilize モータ特性図 allows us to optimize our product offerings and enhance customer satisfaction by addressing specific needs effectively.

モータ選定における特性図の役割

は、適切なモータを選ぶための重要な指針となります。私たちがモータの性能や特性を理解することで、求められる要件に最も合った製品を選択できるようになります。このセクションでは、特性図がどのように活用されるかについて具体的に説明します。

モータ性能の理解

モータ特性図は、その性能を視覚的に示すツールであり、以下の点で非常に有用です。

• トルクと回転数: 特性図によって、トルクと回転数の関係が明確になり、必要な出力条件を把握できます。
• 効率分析: 効率曲線を見ることで、最適運転範囲を見つけ出し、省エネルギー化への道筋を示します。
• 負荷条件: 異なる負荷条件下での挙動を予測することができ、それぞれの用途に応じたモータ選定につながります。

選定プロセスへの統合

私たちは以下のステップで特性図を選定プロセスに統合しています。

1. 要件分析: プロジェクトやアプリケーションごとの要件（トルク、速度など）を洗い出します。
2. データ収集: 複数メーカーから得たモータ特性図データを比較し、自社ニーズとの整合性をチェックします。
3. シミュレーション実施: 特性図から得られた情報を基にシミュレーションし、実際の運用環境でどう機能するか評価します。

項目	A社データ (Nm)	B社データ (Nm)	C社データ (Nm)
最大トルク	(70)	(55)	(60)

この表は異なる企業から提供された最大トルク値ですが、このような比較分析によって私たちは市場内で競争力ある製品選定が可能になります。相対的なパフォーマンス情報は、お客様へ提供する価値にも直結しています。また、一貫したデザインや仕様基準も維持できるため、生産工程全体が円滑になります。
