私たちが日常生活で目にするさまざまな技術や構造物の背後には、減衰力特性図という重要な概念があります。この図は物体の振動特性を理解し制御するための鍵となるものであり、設計や評価において欠かせない役割を果たします。私たちはこの内容について詳しく掘り下げていきます。
この記事では、減衰力特性図の基本的な概念とその重要性について解説します。具体的にはこの図がどのように作成されるかまた実際の応用例についても触れていきます。私たちが直面する問題を解決するために、この知識がどれほど有益であるかを考えさせられるでしょう。あなたはこの技術がどれほど幅広く利用されているか知っていますか?
減衰力特性図の定義と基本概念
減衰力特性図とは、システムの減衰特性を視覚的に表現したものであり、動的な挙動を理解するための重要なツールです。この図は、振動や変位に対する反応を示し、特に構造物や機械部品の性能分析に役立ちます。我々がこの図を用いることで、様々な状況下での応答や安定性について深く洞察することが可能になります。

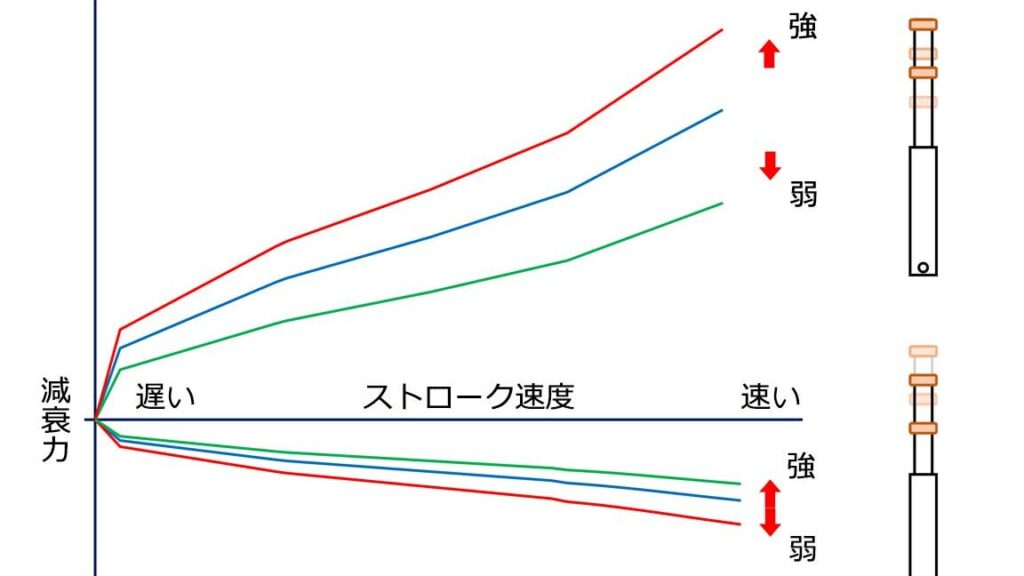

減衰力特性図の構成要素
減衰力特性図は主に以下の要素から成り立っています:
- 横軸:通常は変位または速度
- 縦軸:減衰力または反応力
- 曲線:対象物による異なる条件下での応答
各要素がどのように相互作用するかを理解することで、我々は具体的な設計や解析への指針を得ることができます。
基本概念
この図にはいくつかの基本概念があります。まず、「ダンピング比」と呼ばれるパラメータがあります。これはシステム内のエネルギー損失と外部から加えられるエネルギーとの比率を示します。また、「共振周波数」も重要であり、この周波数でシステムが最も大きな振動反応を示すことになります。
これらの概念を利用して、我々はシステムがどれほど効果的にエネルギーを吸収できるか、その結果として発生する挙動について予測できます。この予測能力こそが、減衰力特性図による解析手法が実務上非常に重宝される理由です。
減衰力特性図が示す物理的意味
減衰力特性図は、システムの動的挙動を理解するために不可欠な情報を提供します。この図が示す物理的意味は、エネルギーの損失や変換がどのように行われるかを視覚化し、解析する上で極めて重要です。具体的には、減衰力特性図によって我々は、振動や外部からの力に対するシステムの応答を評価可能となります。これにより、設計段階での最適化や改善策を見出すことができるのです。
また、この図から読み取れる重要な要素には以下があります:
- ダンピング効果:システム内でエネルギーがどれだけ効率的に吸収されるか。
- 安定性の指標:共振周波数付近で発生する大きな応答と、それによる構造物への影響。
- エネルギー損失メカニズム:摩擦や内部抵抗などによって引き起こされるエネルギー消散。
これらの要素は、実際の運用環境下でも非常に有用であり、それぞれ異なる条件下でシステムがどれほど安定して機能するかという洞察を与えます。我々はこの知識を基に、安全性と性能向上につながる設計・改良方針を立てることができます。
減衰力特性図を用いた解析手法
は、システムの挙動を予測し、設計プロセスにおける意思決定をサポートするための強力なツールです。この手法では、振動解析や応答評価が行われ、最適な設計条件を導き出すことが可能となります。具体的には、減衰力特性図から得られる情報を基にして、様々な外部要因や内部変数がシステムパフォーマンスに与える影響を詳細に分析します。
ダイナミックシミュレーション
ダイナミックシミュレーションは、減衰力特性図を活用した代表的な解析手法の一つです。この方法では実際の運用環境に近い条件下でシステムの挙動を模擬します。例えば、以下のような要素が考慮されます:
- 時間依存性: 振動とエネルギー損失が時間とともにどのように変化するか。
- 非線形効果: 大きな振幅で発生する現象やその影響。
- 周波数応答: 異なる周波数帯域でのシステム性能。
モード解析
別の有効なアプローチとしてモード解析があります。これは構造物や機械系統が固有振動数でどれほど応答するかを明らかにし、その結果として得られる減衰効果について深く理解するためにも利用されます。具体的には:
- 各モードでのエネルギー分布: システム内でエネルギーがどこに集中しているか。
- 共振現象: 特定周波数で発生する大きな応答による影響。
- 安定限界点: 構造物が安全範囲内で機能できる条件設定。
| 手法名 | 主な目的 |
|---|---|
| ダイナミックシミュレーション | 実環境下での挙動予測と評価 |
| モード解析 | 固有振動数による応答分析と安定性確認 |
| その他関連手法(例) | |
| 有限要素法(FEM)なども併用し、多角的視点から総合的分析へ向上させます。 | |
これらの分析技術は、それぞれ異なる側面から減衰力特性図を利用し、安全かつ効率的な設計への道筋を提供します。我々はこの知識と技術によって高いパフォーマンスと信頼性を確保できるデザイン提案へ結び付けています。
実務における減衰力特性の重要性
実務における減衰力特性の理解は、構造物や機械の設計と運用において極めて重要です。特に、減衰力特性図を用いることによって、システムが外部から受ける振動や衝撃に対する耐性を評価し、安全かつ効率的なデザインが可能となります。このため、私たちは減衰力特性を正確に把握し、それを基盤とした最適化手法を導入する必要があります。
減衰力の役割
減衰力はシステム内で発生するエネルギー損失のメカニズムであり、その挙動は以下の要素によって影響されます:
- 材料特性: 使用される素材によって異なる減衰性能。
- 幾何学的配置: 構造物や機器の形状が応答に与える影響。
- 接続方式: 部品間の結合方法も減衰効果に寄与します。
これらの要因を考慮することで、よりリアルな解析結果が得られ、設計者は具体的な改善点を見出すことができます。
実際のアプリケーション
実務では、次のような分野で减衰力特性図が活用されています:
- 建築工学: 地震時など、大きな外乱への耐久性評価。
- 航空宇宙工学: 航空機やロケットの振動管理。
- 自動車工業: 車両ダイナミクスと快適性向上。
このような多様な用途において、私たちは常に新しい技術や分析手法を取り入れています。それによって、高度な信頼性と安全性を確保しつつ、生産コスト削減にも貢献しています。
| 分野 | 主な目的 |
|---|---|
| 建築工学 | 地震耐久性評価 |
| 航空宇宙工学 | 振動管理及び安定化 |
| 自動車工業 | ダイナミクス向上及び快適さ追求 |
私たちが実務で直面する課題には、多くの場合複雑さがあります。そのため、効果的な減衰力特性図を使用して問題解決へ向けたアプローチを進めることは不可欠です。こうした技術的知識は、安全かつ持続可能な設計への道筋となり、自信ある意思決定につながります。
関連する計測技術とその応用
私たちが減衰力特性図を理解し活用するためには、関連する計測技術の進歩が欠かせません。これらの技術は、構造物や機器の性能を詳細に評価するための重要な手段となっています。それぞれの計測技術は異なる特性を持っており、応用範囲も多岐にわたります。
減衰力に関する計測技術
- 振動センサー: 構造物や機械の振動をリアルタイムで捉え、データ収集と解析を行います。
- 加速度計: 物体の加速度変化を高精度で測定し、減衰特性分析に必要な情報を提供します。
- 非接触式計測技術: レーザーや超音波などによる非接触方式で、対象物への影響を最小限に抑えつつデータ取得が可能です。
これらの技術はそれぞれ異なる利点がありますが、共通して減衰力特性図作成に必要不可欠です。また、高精度なデータ収集は設計プロセス全体において重要であり、安全性と効率性向上にも寄与します。
実務での応用例
以下は実際の業界で利用されている具体的なアプリケーションです:
| 分野 | 主な用途 |
|---|---|
| 建築工学 | 地震時挙動予測及び耐久性試験 |
| 航空宇宙工学 | 試験機によるダイナミクス解析 |
| 自動車工業 | 走行中の振動特性評価及び改良提案 |
| 製造業 | 生産設備の保守管理及びエネルギー効率化 |
これら各分野では、減衰力特性図が持つ情報を基盤として、新しい製品開発や既存システムの改善策が検討されています。例えば、自動車産業では走行中に発生する微細振動まで把握し、その結果として快適さや安全性向上につながるような設計変更が行われています。
私たちはこのような先端技術によって得られる知見から、多くの場合具体的かつ実践的な解決策へと導きます。したがって、について深く理解することは、減衰力特性図を効果的に活用するためには不可欠なのです。
