私たちは「抵抗 温度特性」について深く掘り下げていきます。この特性は電気回路やセンサー技術において欠かせない要素です。温度が変化することで抵抗値も変わるため、様々な応用が考えられます。例えば、温度センサーや自動制御システムなどで利用されており、その理解は非常に重要です。
本記事では「抵抗 温度特性」の基本概念から始まりその実際の応用例までを詳しく解説します。私たちと一緒にこのテーマを探求しながら新しい知識を身につけましょう。あなたもこの分野の魅力に引き込まれること間違いありません。この知識がどのように日常生活や産業界で役立つのでしょうか？興味を持った方はぜひ読み進めてください。
抵抗 温度特性の定義と原理
抵抗の温度特性とは、抵抗体の電気抵抗が温度によってどのように変化するかを示す特性です。この特性は、電子機器やセンサーなど、さまざまな応用において重要な役割を果たしています。私たちはこの特性を理解することで、より効果的な設計や材料選定が可能になります。
抵抗 温度特性の基本原理

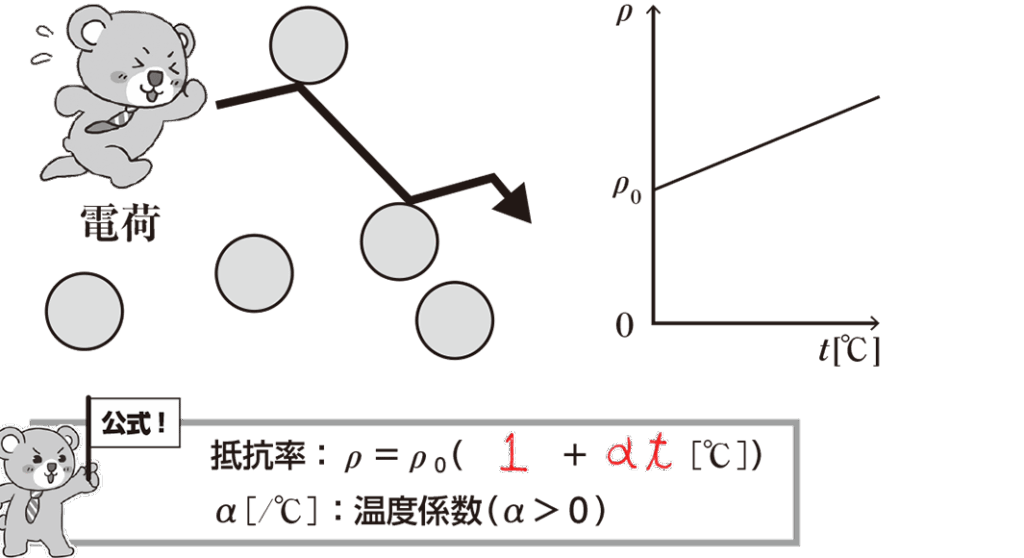

抵抗値は主に金属の種類と温度に依存します。金属では一般的に、温度が上昇すると抵抗値も増加します。これは、熱エネルギーが金属内の原子や電子の運動を活発にし、散乱が増えるためです。一方で、一部の半導体材料では逆の傾向が見られます。
以下は、この現象を支える要因です：
- 自由電子数：高温になると自由電子数が増え、それによって導電率も向上します。
- 結晶構造：結晶欠陥や不純物による影響も無視できません。
- 温度係数：各素材には独自の温度係数（α）があり、この値によって抵抗変化量を定義できます。
| 素材 | 温度係数 (α) [1/°C] |
|---|---|
| 銅 | 0.00393 |
| アルミニウム | 0.00429 |
| 鉄 | 0.00651 |
これらの要因からわかるように、抵抗 温度特性は単なる数字ではなく、多くの物理的現象と関連しています。この理解は後続する応用例について考察する際にも非常に重要です。
温度による抵抗値の変化メカニズム
は、私たちが抵抗 温度特性を理解する上で重要な要素です。一般的に、金属材料では温度が上昇すると、原子や電子の運動によって散乱が増加し、その結果として抵抗値が増加します。しかし、この現象にはいくつかの複雑な要因が絡んでいます。
まず、金属中の自由電子の挙動が大きな影響を与えます。高温環境下では、熱エネルギーにより自由電子の運動エネルギーも増加し、それが導電率に寄与します。この過程は以下のように進行します：
- 格子振動：温度上昇とともに格子振動が激しくなり、電子との衝突頻度が増加します。
- 不純物や欠陥：材料内の不純物や結晶欠陥も散乱を引き起こし、その影響で抵抗値はさらに変化します。
このようにして、金属の場合は主に温度係数（α）を用いて抵抗変化量を評価することになります。ただし、一部の半導体材料では逆転した挙動も見られます。この場合、高温時にはキャリア濃度が増加するため、結果的に抵抗値は減少することがあります。
具体例とデータ
以下は代表的な素材について、それぞれの温度係数（α）とその特徴を示した表です。これらのデータから各材料ごとの特性を把握できます。
| 素材 | 温度係数 (α) [1/°C] |
|---|---|
| 銅 | 0.00393 |
| アルミニウム | 0.00429 |
| 鉄 | 0.00651 |
| シリコン (半導体) | -0.0005 ～ -0.0015 |
この情報からもわかるように、抵抗 温度特性は多様な物理現象と相互作用しており、その理解なしには適切な応用や設計を行うことは難しいと言えるでしょう。
応用例：温度センサーにおける抵抗特性
温度センサーは、抵抗 温度特性を利用した非常に重要な応用例の一つです。このセンサーは、温度変化を電気信号として変換する能力があり、多くの産業や研究分野で使用されています。一般的には、金属や半導体材料を基にした抵抗素子が用いられ、それぞれ異なる特性を持っています。
具体的には、一般的な金属温度センサーであるRTD（抵抗温度検出器）は、その高い精度と安定性から広く採用されています。RTDは、温度変化に応じてその抵抗値が明確に変わり、この変化を測定することで正確な温度情報を得ることができます。
RTDの特性
私たちがRTDを選択する際には、その以下のような特性について考慮する必要があります：
- 線形性：RTDは比較的線形的に動作し、高い精度で温度測定が可能です。
- 耐久性：適切な材料選定によって長期間使用できる耐久性があります。
- 広範囲カバー：極低温から高温まで幅広い範囲の測定が可能です。
これらの特徴から、RTDは工業プロセスや医療機器など、多様な場面で活躍しています。また、半導体素材を使用したサーミスタも人気があります。サーミスタは小型化されており、高感度で迅速な反応時間を持っています。
サーミスタの利点
サーミスタには次のような利点があります：
- 急速応答：環境条件の変化に迅速に対応できます。
- コスト効果：製造コストが低いため、大量生産にも適しています。
- サイズ多様性：小型設計が可能であり、スペース制約下でも利用できます。
このように、それぞれ異なるタイプの温度センサーは、その独自の抵抗 温度特性によってさまざまな用途で活用されており、我々の日常生活や産業活動に欠かせない存在となっています。
抵抗 温度特性を活用した回路設計のポイント
抵抗 温度特性を活用した回路設計は、温度変化に敏感なアプリケーションで非常に重要です。適切な設計によって、温度センサーや制御システムの精度が向上し、全体的な性能が改善されます。このセクションでは、効果的な回路設計のポイントについて詳しく説明します。
設計時の考慮事項
回路設計を行う際には、以下のようないくつかの重要な要素を考慮する必要があります：
- 温度範囲: 使用する環境に応じた適切な温度範囲を決定し、それに合わせた抵抗素子を選択します。
- 線形性と非線形性: 抵抗 温度特性の線形性を理解しておくことで、より正確な測定が可能になります。また、一部のアプリケーションでは非線形特性が有利となる場合もあります。
- ノイズ対策: 抵抗素子から得られる信号は微弱であるため、外部ノイズによる影響を最小限に抑える工夫が必要です。
材料選定とその影響
使用する抵抗材料は、その温度特性だけでなく全体的な回路性能にも大きく影響します。例えば、高精度が要求される場合にはRTDや高品質なサーミスタなどを選択し、それぞれの特徴に基づいて最適化された配置や接続方法を検討します。一方でコスト効率も考慮しながら選ぶことも重要です。
| 素材タイプ | 特徴 | 用途例 |
|---|---|---|
| RTD (抵抗温度検出器) | 高精度・安定性良好 | A/C機器モニタリング |
| サーミスタ（NTC/PTC） | 急速応答・低コスト | Thermostats,電気自動車バッテリー監視システムなど. |
これらの要因を総合的に評価することで、私たちはより効果的かつ効率的な回路設計を実現できます。最終的には、この知識が我々の日常生活や産業活動におけるさまざまなデバイスの性能向上につながります。
材料選定がもたらす温度特性への影響
抵抗 温度特性において、使用する材料の選定は非常に重要な要素です。異なる材料は、それぞれ特有の温度依存性を持ち、その結果、回路全体の性能や応答速度に大きな影響を与えます。私たちは、材料選定時に考慮すべきポイントとその効果について詳しく見ていきましょう。
材料特性と温度感応度
抵抗素子がどのように温度変化に反応するかは、その素材によって異なります。例えば、以下のような要因が挙げられます：
- 熱伝導率: 高い熱伝導率を持つ材料は、温度変化を迅速に捉えることができるため、高精度な測定が可能になります。
- 抵抗値の安定性: 一部の素材は、温度範囲内で抵抗値が安定しているため、信頼性の高いデータ取得につながります。
- 耐久性と環境適応性: 特殊な環境下でも機能する素材選びが求められる場合もあります。
コストパフォーマンスとのバランス
高性能な素材を選ぶことは重要ですが、同時にコストパフォーマンスも考慮しなくてはいけません。例えば、高価なRTDセンサーよりもサーミスタを用いることでコスト削減が可能になる場面があります。しかしながら、この場合には測定精度や反応速度など他の性能指標への影響も検討する必要があります。最適なバランスを見つけることで、私たちは実用的かつ効率的な回路設計を実現できます。
| 素材タイプ | 特徴 | コスト評価 |
|---|---|---|
| 金属（例：白金） | 高精度・良好な安定性 | 高価だが、高精度アプリケーション向け. |
| ポリマーサーミスタ（NTC/PTC） | 急速応答・低価格帯 | 比較的安価で幅広く利用される. |
NTCサーミスタやRTDなど、多様な材料から得られるデータによって、本質的にはさまざまなお客様ニーズへ対応した設計へと進化させることができます。我々としては、この知識を元に効率良く目的達成へ近づく道筋を描いていくことが求められています。
