PMOSトランジスタの特性は、電子回路設計において非常に重要な要素です。私たちはこの技術がどのように機能し、どのような利点をもたらすかを深く理解することが求められています。PMOS特性は、デジタル回路やアナログ回路の性能向上に寄与するため、欠かせない知識です。
この記事では、PMOS特性について詳細な解説と分析を行い、その動作原理や応用例について掘り下げていきます。またその特徴や利点も紹介しますので、私たちと一緒に学びながら理解を深めていきましょう。あなたはPMOSトランジスタの魅力的な側面を発見したいと思っていませんか？
PmOS 特性の基本概念
PmOSトランジスタは、p型半導体を利用したデバイスであり、その特性によって幅広いアプリケーションに活用されています。PmOS特性は、その動作原理や設計上の利点を理解するための基本的な要素です。このセクションでは、PmOSトランジスタが持つ主要な特性について詳しく説明します。
PmOSの構造と動作原理
PmOSトランジスタは、通常n型基板上にp型ドープされた領域を形成し、ソース（S）、ドレイン（D）、ゲート（G）の三端子から構成されます。ゲートに負の電圧がかかることで、チャネル内に電子が引き寄せられ、電流が流れることになります。これにより、以下のような重要な特性が得られます。
- 高い入力抵抗: PmOSトランジスタは高い入力抵抗を持ち、小さな信号でも大きく増幅する能力があります。
- 低消費電力: ゲートへの直流電流がほぼゼロであるため、省エネルギー性能に優れています。
- 遅延時間: 通常、他のデバイスと比較して遅延時間が長いため、高速動作にはあまり向いていません。
PmOS特性の重要ポイント
PmOS特性にはいくつかの重要なポイントがあります。それぞれを理解することで、このデバイスの選択や使用方法について深く考えることができます。
- 温度依存性: 温度変化によってもその動作特性は影響を受けます。温度上昇時には漏洩電流が増加しやすくなるため注意が必要です。
- スイッチング速度: 一般的にスイッチング速度はBJT（バイポーラ接合トランジスタ）よりも劣ります。しかし、それでも多様な用途で十分使われています。
- 耐圧性能: 多くの場合、高耐圧性能を有し、高電圧アプリケーションにも適しています。
次に進む前に、この基本概念を把握することは非常に重要です。この知識なしでは、PmOSトランジスタの利点や欠点について正確な評価を行うことは難しいでしょう。
PmOS トランジスタの動作原理
PmOSトランジスタの動作原理は、主にゲート、ソース、ドレインの三端子によって制御されます。私たちは、これらの端子がどのように相互作用し、トランジスタとして機能するかを理解することが重要です。ゲートに負の電圧が印加されると、チャネル内で生成された正孔が電子を引き寄せて流れを助けます。この過程によってPmOS特性が発揮され、多様な機能を持った回路設計が可能になります。
動作モード
PmOSトランジスタは主に次の2つの動作モードで使用されます：
- カットオフモード: ゲート電圧が閾値以下の場合、トランジスタはオフ状態となり、電流はほぼゼロになります。
- サチュレーションモード: ゲート電圧が閾値を超えるとチャネルが形成され、大きな電流が流れるようになります。この状態ではトランジスタはオンになり、その利点を最大限活用できます。
デバイス性能への影響要因
PmOSトランジスタの性能にはいくつかの要因があります。これらは以下の通りです：
| 要因 | 説明 |
|---|---|
| チャネル長さ | 短いほどスイッチング速度向上、高周波アプリケーションにも適応可能。 |
| ダイエレクトリック材料 | 高品質な材料を選定することでリーク電流を最小化できる。 |
| 温度変化への耐性 | 温度依存性も考慮しながら設計する必要があります。 |
PmOS特性について理解した上で、このような要因を考慮するとより効果的な設計や応用方法につながります。我々はこの知識を基にして、更なる回路設計やデバイス開発へ進むことができるでしょう。
PmOS の利点と欠点
PmOSトランジスタには多くの利点がありますが、それと同時にいくつかの欠点も存在します。これらを理解することは、設計や応用において重要です。まず、PmOS特性の利点として挙げられるのは、高い入力インピーダンスと低いオン抵抗です。この特性により、電力消費を抑えながら効率的なスイッチングが可能になります。また、高温環境での安定性にも優れているため、多様なアプリケーションで好まれます。
一方で、PmOSトランジスタには欠点もあります。その中でも主なものは、スイッチング速度がNMOSトランジスタより遅いことです。このため、高速動作が求められる回路では制約となる場合があります。また、必要なゲート電圧も比較的高いため、この要因も考慮しなければなりません。
PmOS の利点
- 高入力インピーダンス: 他のデバイスと接続する際に信号損失を最小限に抑える。
- 低オン抵抗: 電流が流れる際のロスを減少させることでエネルギー効率を向上。
- 温度耐性: 高温環境下でも安定して動作。
PmOS の欠点
- 遅いスイッチング速度: NMOSと比べて反応時間が長くなる傾向。
- 高ゲート電圧要求: ゲート電圧管理が難しい場合あり。
このように、PmOSトランジスタは特有のメリット・デメリットを持っており、その選択肢は具体的な応用や設計要件によって大きく異なるでしょう。我々はこれらの情報を基に適切な選択肢を検討し、更なる発展へ進むことができます。
PmOS を用いた回路設計のポイント
PmOSトランジスタを用いた回路設計には、いくつかの重要なポイントがあります。これらのポイントを考慮することで、より効果的で効率的な回路が構築できます。まずは、PmOS特性を最大限に活かすために必要な設計上の注意点について詳しく見ていきましょう。
ゲート電圧の管理
PmOSトランジスタは高いゲート電圧を要求します。そのため、適切なドライブ電圧を設定することが非常に重要です。具体的には、次のような点に留意する必要があります：
- 動作範囲: PmOSは通常-2Vから-10Vの範囲で最適に動作します。この範囲内で安定した動作を確保しましょう。
- スイッチング時のノイズ対策: 高ゲート電圧条件下ではノイズが発生しやすいため、デカップリングコンデンサやフィルタ回路を利用して対策します。
スイッチング速度への配慮
先述した通り、PmOSトランジスタはNMOSと比較してスイッチング速度が遅いため、高速応答が求められるアプリケーションには注意が必要です。以下の方法でスイッチング性能を向上させることが可能です。
- バッファ回路の使用: 入力信号にバッファ回路を追加することで、入力インピーダンスを下げ、高速化を図ります。
- 複数段接続: 複数段接続によって出力インピーダンスを低下させる方法も有効ですが、その分消費電力にも影響しますのでバランスが必要です。
熱管理と放熱設計
高温環境でも安定して動作できるとはいえ、それでも過度な熱は障害につながります。そのため以下のような熱管理策も考慮しなくてはいけません：
- パッケージ選択: 適切なパッケージサイズや素材（例：アルミニウム基板）によって熱伝導性や放熱性を向上させます。
- ヒートシンク装着: 特に高負荷時にはヒートシンクなど外部冷却機器も検討しましょう。
これらの要素に気を配ることで、私たちはPmOSトランジスタによる設計精度と信頼性を高めることができます。この知識は今後、多様な電子機器への応用にも役立つでしょう。
関連する半導体デバイスとの比較
PmOSトランジスタは、他の半導体デバイスと比較して特有の特性を持っています。これにより、用途や設計要件に応じて最適なデバイスを選択するための重要な判断材料となります。ここでは、PmOSトランジスタとNMOSトランジスタ、およびバイポーラトランジスタ（BJT）との比較を行い、それぞれの利点と欠点について詳しく検討します。

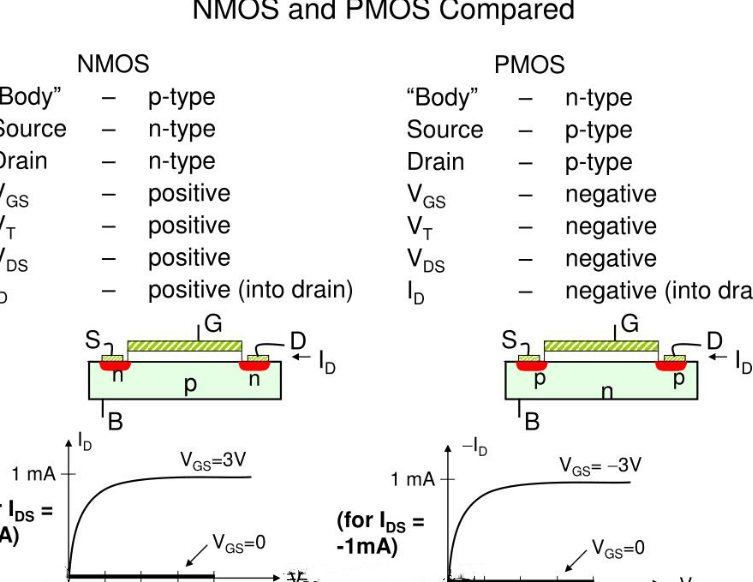

PmOS vs. NMOS
PmOSとNMOSは、CMOS技術で一般的に使用される二つの主要なタイプです。それぞれには異なる動作原理があり、それが性能にも影響します。
