私たちは電子工学の世界において、積分回路 特性の重要性を理解する必要があります。これらの回路は信号処理や制御システムにおいて欠かせない役割を果たしています。この記事では、積分回路の基本的な特性とその応用について詳しく解説します。
私たちが知るべきことは、積分回路がどのように動作し、様々な状況でどんな効果をもたらすかということです。積分回路 特性をマスターすることでより高度な電子機器設計へと進むための第一歩となります。この知識は我々の日常生活にも多く影響しています。
さて、この魅力的なテーマについてもっと深く探求してみませんか？次に進むことで、積分回路が持つ可能性とそれがもたらす利点を発見できるでしょう。
積分回路 特性とは何か
積分回路の特性は、主に信号の時間的な変化を捉え、その累積効果を出力として示す機能に依存しています。この回路は、入力信号が加えられた際に、その電圧や電流がどのように変動するかを記録し、一定期間内の合計値を算出します。これにより、我々は信号処理や制御システムなどで必要とされる情報を正確に得ることができます。
積分回路の基本的な特性
- 時間応答: 積分回路は過去の入力信号によって影響されます。このため、入力が大きいと出力も大きくなる傾向があります。
- 初期条件への依存: 回路内部の状態（例えばキャパシタンス）が初期条件によって異なるため、それぞれの場合で異なる動作を示すことがあります。
- 周波数応答: 積分回路は低周波数成分に対して敏感ですが、高周波数成分には反応しづらいという特徴があります。
特性の重要性
私たちが積分回路特性について理解することは、この技術を効果的に活用する上で非常に重要です。正しい設計と調整によって、さまざまなアプリケーションで高精度な結果を得ることができます。例えば：
- オーディオ処理: 音楽信号のダイナミクス管理
- ロボット工学: 位置決め制御システム
- データ収集: 環境モニタリングシステム
このような多様な用途からもわかる通り、積分回路特性は現代技術には欠かせない要素となっています。
基本的な動作原理と構成要素
積分回路の基本的な動作原理は、入力信号の時間積分を通じて出力信号を生成することにあります。このプロセスでは、入力された電圧や電流が一定期間内でどのように変化したかを累積し、その結果として出力が決定されます。これにより、私たちは信号処理などの多様なアプリケーションで利用できる重要なデータを得ることができます。
動作原理

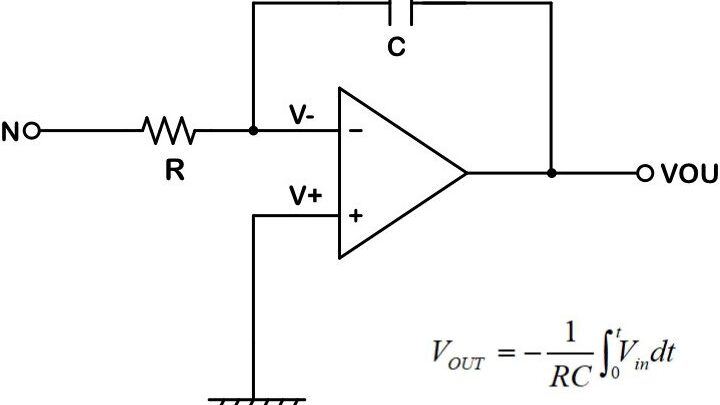

積分回路は、主にアクティブ素子（例えばオペアンプ）と受動素子（抵抗やコンデンサ）から構成されています。入力信号が加えられると、オペアンプによってその信号が処理され、コンデンサに蓄えられます。この蓄積されたエネルギーが時間と共に変化し、それによって出力電圧も変動します。具体的には以下のような特性があります：
- フィードバック機構: オペアンプのフィードバックループによって安定した動作を実現しています。
- 充放電過程: コンデンサへの充放電によって出力波形が形成されます。
構成要素
私たちの理解を深めるためには、各構成要素について詳しく知ることも重要です。以下は、一般的な積分回路に含まれる主要な要素です：
- オペアンプ: 信号を増幅・処理する役割を担います。
- 抵抗器: 入力インピーダンスの調整や周波数応答特性への影響があります。
- コンデンサ: 時間的なエネルギー貯蔵と信号の統合機能を果たします。
| 部品 | 役割 |
|---|---|
| オペアンプ | 信号処理および増幅 |
| 抵抗器 | インピーダンス制御と周波数応答調整 |
| コンデンサ | エネルギー貯蔵および時間的統合機能 |
このように、について理解することで、私たちは「積分回路 特性」を活用してさまざまな技術領域で効果的に応用できる基盤を築くことができます。
応用例：信号処理における役割
積分回路は、信号処理において非常に重要な役割を果たします。この技術は、信号の時間的変化を捉えることで、情報の抽出や分析を可能にします。特に、アナログ信号をデジタル形式で処理する際には、その機能が不可欠です。私たちが考えるべきは、このような回路がどのように具体的な応用へと繋がるかという点です。
信号の平均化
積分回路を使用すると、入力信号の平均値を求めることができます。これは特にノイズリダクションに有効であり、高周波成分を除去し、有用なデータのみを残すためによく利用されます。この機能は音声処理や画像処理など、多岐にわたる領域で活躍しています。
フィルタリング機能
また、積分回路はフィルタとしても機能します。例えば、ローパスフィルタとして使用することで、高周波数成分が減衰し、滑らかな波形となります。この特性によって、不必要な高周波ノイズから保護されたクリアな出力信号を得ることができるため、多くの電子機器で採用されています。
| 応用例 | 説明 |
|---|---|
| 音声処理 | ノイズリダクションと音質向上 |
| 画像処理 | エッジ検出やぼかし効果 |
| 通信システム | 信号復調とエコーキャンセリング |
このように、「積分回路 特性」は単なる基本的動作原理だけではなく、多様な実世界のアプリケーションにも適応されていることがわかります。我々は、この知識を基盤としてさらなる技術開発へと進むことができます。
特性の測定方法と評価基準
積分回路の特性を正確に測定し評価することは、その性能を理解する上で非常に重要です。私たちは、さまざまな技術と基準を用いてこれらの特性を定量化し、実際の応用へとつなげる必要があります。以下では、主な測定方法と評価基準について説明します。
測定方法
- 周波数応答測定
周波数応答は積分回路が異なる周波数成分にどのように反応するかを示します。この測定によって、高速信号処理やフィルタリング能力が明らかになります。
- ステップ応答テスト
ステップ入力信号に対する出力の変化を観察することで、回路の動的特性や遅延時間を評価できます。このテストは、リアルタイムアプリケーションでのパフォーマンス確認に役立ちます。
- ノイズ解析
入力信号に対して生成されるノイズレベルを測定することで、積分回路がどれだけクリーンな出力信号を提供できるかを評価します。これは特に音声処理や通信システムで重要です。
評価基準
- 精度
回路が期待される出力値とどれほど一致しているかという指標です。高い精度は、多くのアプリケーションで求められる基本的条件となります。
- 過渡応答
積分回路が入力信号から出力信号への変換過程で生じる遅延やオーバーシュートなど、瞬時的な挙動についての評価です。この指標は制御システムなどで非常に重要視されています。
- 安定性
時間経過によって出力が変わらないことも大切です。安定した動作は長期的な使用にも耐えうるため、多くの場合、この基準が重視されます。
このように、「積分回路 特性」の測定方法とその評価基準には多様な側面があります。それぞれの手法や基準によって得られる情報は異なるため、それぞれ適切な文脈で使われるべきです。我々はこれら全ての要素を考慮しながら設計・開発を進めていく必要があります。
実践的な設計上の考慮点
積分回路の特性を考慮した設計では、さまざまな要素が重要になります。これらの要素は、回路の性能や信号処理能力に直接的な影響を与えるため、慎重に検討する必要があります。また、実際のアプリケーションにおいて満たすべき条件や制約も存在します。以下では、設計上で特に留意すべきポイントについて詳述します。
コンポーネント選定
- 抵抗とコンデンサ: 適切な抵抗値とコンデンサ容量を選ぶことは、積分回路の時間定数や周波数応答に大きく影響します。高精度な部品を使用することで、全体的な精度が向上します。
- オペアンプ: 高速で低ノイズのオペアンプを選択することも重要です。この選定により、高い過渡応答性能と安定性が確保されます。
電源管理
安定した電源供給は積分回路の性能を最大限引き出すためには欠かせません。不安定な電圧供給はノイズや信号歪みを引き起こし、それが最終的な出力信号にも悪影響を及ぼす可能性があります。そのため、適切なフィルタリング技術やレギュレーションが求められます。
温度環境への配慮
温度変化による電子部品の特性変化も無視できません。特にセンサー類との連携が求められる場合には、温度補償機構なども設計段階で考慮しておく必要があります。このようにして温度依存性を抑え、一貫した性能を維持するための工夫が求められます。
結合方法
信号ライン間で発生する相互干渉も注意深く評価しなくてはなりません。適切なシールド技術や基板レイアウトによって、この問題は軽減できます。また、高周波数帯域域で動作する際にはインピーダンス整合にも気配りが必要です。
これらのは、「積分回路 特性」を最大限活用し、その性能を発揮させるためには不可欠です。我々はこのような詳細まで目配りしながら設計プロセスを進めることで、更なる革新と効率的運用につながります。
