Nmos 特性に関する基本情報と応用例

私たちは、nmos 特性の重要性を理解することで、電子回路設計や半導体技術の基本を深めることができます。NMOSトランジスタは、その高いスイッチング速度と効率から、多くのデジタル回路において欠かせない存在です。このブログ記事では、NMOS特性に関する基本情報とその応用例について詳しく探求していきます。

さらに、私たちはNMOSトランジスタの動作原理や性能指標を分析し、それがどのようにさまざまな分野で利用されているかをご紹介します。特に、高速処理が求められるアプリケーションでの役割についても触れていきます。皆さんは、nmos 特性がどのように日常生活や産業界に影響を与えているか興味がありますか？この知識が次世代技術への理解を助けるでしょう。

NMOS特性の基本理解

NMOSトランジスタは、現代の電子回路において重要な役割を果たしています。私たちは、NMOS特性を理解することで、その動作や応用範囲を把握し、設計に活かすことができます。次に、NMOSトランジスタの基礎的な特性について詳しく説明します。

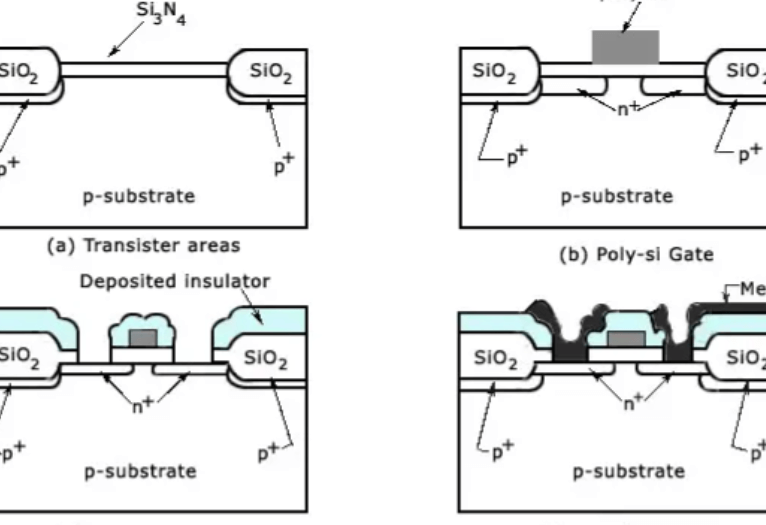

NMOSトランジスタの構造と動作

NMOSトランジスタは、n型半導体で構成されており、その基本的な構造には以下の要素があります：

ソース（S）：電流が流れ込む端子。
ドレイン（D）：電流が流れ出る端子。
ゲート（G）：電流の制御を行う端子。

このような構造によって、ゲートに印加された電圧によってソースからドレインへの電流が制御されます。ゲートに正の電圧が加えられると、n型キャリアが生成され、チャネルが形成されて電流が流れる仕組みです。

特徴的な性能指標

NMOSトランジスタにはいくつかの重要な性能指標があります。それらは以下です：

スイッチング速度：非常に高速で切り替わることが可能で、高速デジタル回路に適しています。
消費電力：オフ状態ではほとんど電力を消費しないため、省エネルギー設計にも貢献します。
オン抵抗：オン状態時の抵抗値は低く、高い効率で動作します。

これらの特性により、NMOSトランジスタは集積回路やロジックゲートなど、多岐にわたるアプリケーションで使用されています。

性能指標	特徴
スイッチング速度	高い
消費電力	低い (オフ状態)
オン抵抗	低い

これらの基本的な理解を通じて、私たちは次なるセクションへ進みます。この知識は、「NMOSトランジスタの動作原理」を学ぶ際にも大変役立ちます。

NMOSトランジスタの動作原理

私たちが理解するべきは、主にゲート電圧によって制御される電子の流れに基づいています。トランジスタのソースとドレイン間には、n型半導体で構成されたチャネルが形成されます。このチャネルは、ゲート端子に印加された正の電圧によって生成される電子によって開かれます。逆に、ゲート電圧が低下すると、このチャネルは閉じられ、電流の流れが停止します。

NMOSトランジスタの動作モード

NMOSトランジスタには主に三つの動作モードがあります。それぞれ以下のような特徴を持っています：

カットオフ領域：ゲートに印加される電圧がしきい値（Vth）未満の場合、トランジスタはオフ状態となり、ソースからドレインへの電流はほぼゼロになります。
線形領域：ゲート電圧がしきい値を超えると、チャネルが開き始めます。この時点でトランジスタはオン状態になり、ソースからドレインへの電流が増加します。
飽和領域：さらにゲート電圧を上げると、一旦一定の範囲まで流れることになります。この状態では、ドレイン側で発生する高い抵抗によって現れる特性です。

その他の項目: 過渡応答特性とはシステムの動作を理解するもの

電流-電圧特性

NMOSトランジスタの性能を評価するためには、そのI-V特性曲線を見ることが重要です。この曲線では以下のポイントを確認できます：

しきい値 voltage (Vth)：この点ではデバイスがオフからオンへ切り替わります。
直線的な増加区域：ここでは小さな変化でも大きな出力変化につながります。
飽和領域：最大出力となり、その後はさらなる入力増加にも関わらず出力は安定します。

動作モード	説明
カットオフ領域	ほぼ全く電流なし
線形領域	急激な増加率で電流増加
飽和領域	出力安定、高負荷耐久性あり

これらの基本的な原理を理解することで、「NMOS特性」を活かした応用例についてもより深く掘り下げて学ぶ準備が整います。

NMOS特性を活かした応用例

私たちは、NMOS特性を活かしたさまざまな応用例について考える必要があります。これにより、実際のデバイス設計やシステム開発におけるNMOSトランジスタの重要性を理解できるでしょう。

### デジタル回路

NMOSトランジスタは、デジタル回路で非常に広く使用されています。特に、ロジックゲートやフリップフロップなどの構成要素として利用されます。これらの回路では、高いスイッチング速度と低消費電力が求められるため、NMOSトランジスタが適しています。また、大規模集積回路（VLSI）技術では、数百万個以上のトランジスタが同時に動作するため、その効率的な設計にはNMOS特性が活用されています。

### アナログ回路

アナログ信号処理にもNMOSトランジスタは重要です。増幅器やオペアンプなどで使用されることで、高い利得と優れた周波数特性を提供します。また、多くの場合、入力インピーダンスが高いため、他の回路との干渉を最小限に抑えることができます。このような特性は、小型化されたモバイルデバイスや通信機器においても大きなメリットとなります。

### パワーエレクトロニクス

最近では、パワーエレクトロニクス分野でもNMOSトランジスタが注目されています。特に電源管理ICやDC-DCコンバータでは、高い耐圧と低オン抵抗によって効率的な電力変換を実現します。これにより、省エネ性能向上や熱管理課題の解決につながります。

応用例	特徴
デジタル回路	高速スイッチング・低消費電力
アナログ回路	高利得・高入力インピーダンス
パワーエレクトロニクス	高耐圧・低オン抵抗

このように、「nmos 特性」を活かした応用例は多岐にわたり、それぞれ異なる要求事項を満たす役割を果たしています。我々がこれから進むべき道は、この豊富な可能性をさらに探求し、新しい技術革新へとつなげていくことです。

比較：NMOSとPMOSの特性

NMOSとPMOSトランジスタは、半導体デバイスの中で非常に重要な役割を果たしています。これらはそれぞれ異なる特性を持っており、それがデバイスや回路設計における選択に影響を与えます。このセクションでは、NMOSとPMOSの特性を比較し、それぞれの利点や欠点について詳しく見ていきましょう。

NMOSの特性

スイッチング速度: NMOSトランジスタは、高速スイッチングが可能です。このため、高速動作が求められるデジタル回路で好まれます。
オン抵抗: NMOSは一般的に低いオン抵抗を持ち、その結果、消費電力が少なくなります。
電圧範囲: NMOSトランジスタは、通常、より高いゲート電圧で動作する必要がありますが、それによって強力な信号処理能力を持つこともできます。

その他の項目: 夢特性モクローの特徴と使い方について解説

PMOSの特性

スイッチング速度: PMOSトランジスタはNMOSよりも遅い傾向があります。そのため、一部の用途には適していない場合があります。
オン抵抗: PMOSは一般的にNMOSよりも高いオン抵抗を持ち、このため消費電力が増加する可能性があります。
電源配線: PMOSトランジスタは負のゲート電圧で動作し、高い耐久性と安定した性能が求められるアプリケーションで使われることが多くあります。

特性	NMOS	PMOS
スイッチング速度	高速	遅め
オン抵抗	低い	高い
動作電圧範囲	正のゲート電圧必要	負のゲート電圧必要

このように、私たちはNMOSとPMOSそれぞれに独自の特徴があります。それぞれの特性を理解することで、適切な場面で最適な選択肢を選ぶことが可能になります。次に進むにつれて、これらの知識を基にしたデザイン上の利点について考えてみたいと思います。

デザインにおけるNMOSの利点

NMOSトランジスタは、デジタル回路の設計において特に重要な役割を果たしています。その高いスイッチング速度と低いオン抵抗は、効率的なエネルギー消費と高速動作を実現します。このセクションでは、NMOSの利点がどのようにデザインに貢献するかについて詳しく見ていきましょう。

高速スイッチング性能

NMOSトランジスタは、その構造上、高速でのスイッチングが可能です。これによって、次のような利点があります：

高周波数動作: NMOSは迅速な応答性を持つため、高周波数で動作するデジタルシステムにも適用できます。
タイミング精度: スイッチング遅延が少なくなることで、全体的なタイミング精度が向上します。

低消費電力

もう一つの顕著な特徴として、NMOSトランジスタは一般的に低いオン抵抗を有しており、このことが以下のような利点につながります：

エネルギー効率: 省電力設計が求められる場面で特に効果的です。例えば、ポータブルデバイスなどではバッテリー寿命を延ばすためには不可欠です。
熱管理: 消費電力が少ないため発熱も抑えられ、冷却コストや複雑さも軽減されます。

シンプルな回路設計

さらに、NMOSトランジスタはその動作原理から多くの場合シンプルな回路設計を可能にします。これには以下の要因があります：

単純化されたドライブ要求: NMOSは通常正のゲート電圧で駆動されるため、多くの場合使用する部品数を減らすことができます。
統合性: NMOS技術はCMOS技術との相性も良く、大規模集積回路（VLSI）でも広く使われています。

利点	詳細
高速スイッチング性能	高周波数動作とタイミング精度向上
低消費電力	エネルギー効率と熱管理改善
シンプルな回路設計	単純化されたドライブ要求と統合性

このように、私たちはNMOSトランジスタが提供する多様な利点によって、それぞれ異なるアプリケーションやニーズに対応できることを理解しました。次に進むにつれて、この知識を基盤として具体的な応用例について考えてみたいと思います。
