私たちは「微分回路 特性」の魅力に迫ります。微分回路は信号処理や制御システムで重要な役割を果たします。この技術を理解することで、より効率的な設計が可能になります。本記事では、微分回路の基本特性とその応用方法について詳しく解説します。
まずは微分回路の基本的な動作原理を確認しその特性を明らかにしましょう。また具体的な応用例も紹介し実際の利用シーンに焦点を当てます。これによって、読者の皆さんがこの技術をどのように活用できるか理解する手助けとなります。私たちと一緒にこの興味深いテーマを探求してみませんか？
微分回路 特性の基本概念
微分回路は、入力信号の変化率を出力信号として表現する基本的な電子回路です。この回路は、特に高周波数成分が重要な場合や迅速な応答が求められるアプリケーションで広く使用されています。私たちが微分回路特性を理解することによって、その設計と応用方法においてより効果的な選択を行うことが可能になります。
微分動作の基本原理
微分回路は、主にオペアンプを利用して構成されます。具体的には、抵抗器とコンデンサを組み合わせることで入力信号の時間的変化量を測定します。このため、出力電圧は入力電圧の時間微分に比例します。
以下のような関係式で表すことができます：
- 出力電圧 ( V_{out} ) は入力電圧 ( V_{in} ) の導関数に依存
- 回路の伝達関数は次の通り：
[
H(s) = sRC
]
ここで、( R ) は抵抗値、( C ) は容量値です。この基本原理によって、微分回路は急激な変化に対して敏感になり、高速信号処理が実現できるのです。
主な特性
私たちは以下のような 微分回路特性 を考慮する必要があります：
- 周波数応答：高い周波数成分に対し強い反応。
- 位相遅れ：通常90度遅れるため、使用時には適切に調整する必要あり。
- 安定性：不安定になりやすいため、フィードバックループが有効。
これらの要素からもわかるように、この種の回路では慎重な設計と調整が不可欠です。また、それぞれのアプリケーションによって求められる性能も異なるため、多様な設定や条件下でも適切に機能させる工夫が求められます。
微分回路の動作原理と数式
微分回路の動作原理は、入力信号の変化に対して出力がどのように生成されるかを理解する上で重要です。私たちは、この回路がオペアンプと受動素子（抵抗器やコンデンサ）を用いて構成されていることから始めます。具体的には、入力信号の時間的な変化率を捉え、それに基づいて出力電圧が決まります。この関係は数学的にも表現可能であり、そのためには数式による確認も行います。

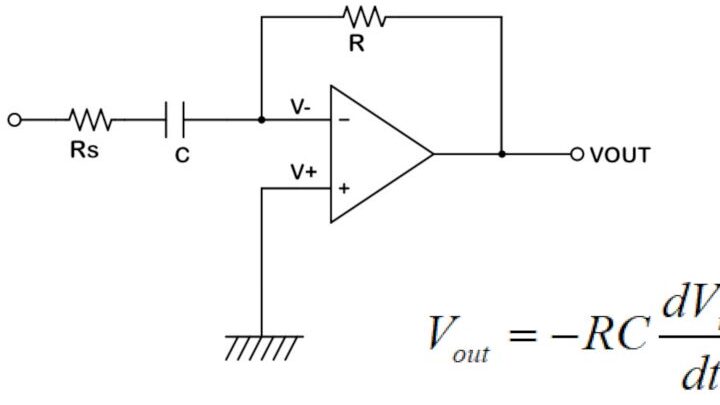

まず、微分回路における基本的な数式は次の通りです：
[ V_{out} = -RC frac{dV_{in}}{dt} ]
ここで、( V_{out} ) は出力電圧、( V_{in} ) は入力電圧、( R ) は抵抗値、( C ) は容量値です。この式からわかるように、出力電圧は入力信号の時間微分に比例し、その符号は負になります。これは、微分回路特性として反転動作を示すことを意味します。
また、この回路の伝達関数は次のようになります：
[ H(s) = -sRC ]
この伝達関数では、高周波成分が強調されることから、高速信号処理や急激な変化への応答性が向上します。しかし、この特性には注意が必要です。高い周波数ではノイズも増加しやすくなるため、それに対するフィルタリング技術も併用することがあります。
私たちはこれらの知識を踏まえれば、自身が設計した微分回路特性を効果的に利用でき、多様なアプリケーションでその利点を最大限引き出すことができます。この理解によって、より精度高く安定したシステム設計へとつながるでしょう。
応用例：微分回路を使った信号処理
信号処理における微分回路の応用は多岐にわたります。具体的には、音声信号や映像信号の処理、高速デジタル通信システムなどでその効果を発揮します。微分回路特性を利用することで、入力信号の変化を迅速かつ正確に捉えることが可能になり、それによって出力が最適化されます。このセクションでは、いくつかの実際の応用例について詳しく説明します。
高周波フィルタリング
微分回路は高周波成分を強調する特性があるため、高周波フィルタとして活用されることがあります。このアプローチでは、以下のような利点があります：
- ノイズ除去: 不要な低周波数成分を除去し、必要な高周波数成分のみを通過させる。
- 急激な変化への対応: 短期間で大きな変動がある信号（例えば、瞬時的なピーク）も捕らえることができる。
これにより、高精度で安定した信号処理が実現できます。
音声信号処理
音声技術でも微分回路は重要です。音声エフェクトやボイス・エンハンスメント機能などで使用されており、その役割は次の通りです：
- エコーキャンセリング: 入力された音声から反響成分を取り除くために使用。
- ダイナミックレンジ制御: 信号レベルの急激な変化に対応し、自動的に音量調整。
このようにして、クリアで聞き取りやすい音質を実現しています。
デジタル通信システム
デジタル通信では、高速伝送と情報損失防止が求められます。ここでも微分回路特性は有効です。主な用途には以下があります：
- パルス整形: データ伝送中のパルス形状を改善するため。
- 位相検出器: 受信したキャリア信号との同期を取る際、位相差を測定するため。
これらによってトランスミッション効率とデータ品質が向上します。
私たちは、このように多様な応用例からもわかるように、微分回路特性はさまざまな技術領域で不可欠であり、その理解と活用方法次第で新しい可能性が広がります。それぞれのケーススタディでは具体的な設計ポイントやトラブルシューティングも考慮しながら進めていく必要があります。
設計時の注意点とトラブルシューティング
私たちは、微分回路特性を活用した設計において、いくつかの重要な注意点とトラブルシューティングの手法について考察します。これらは成功する回路設計に欠かせない要素であり、実際の応用シナリオでも直面しがちな課題を解決するための指針となります。
基本的な設計ポイント
- コンポーネント選定: 微分回路には高精度な抵抗やコンデンサが必要です。温度変化や時間経過によるドリフトを最小限に抑えるために、高品質な部品を選ぶことが肝要です。
- フィードバックループ: 適切なフィードバックループ構成は、安定した動作を確保します。不適切なフィードバックは振動や不安定さにつながる可能性があります。
- 信号対ノイズ比: 信号処理ではノイズが大きな影響を与えるため、信号対ノイズ比（SNR）を最大化する工夫が必要です。シールドやバイパスキャパシタの使用などで改善できます。
一般的なトラブルシューティング
微分回路特性を利用する際にはさまざまな問題が発生することがあります。以下は代表的なトラブルとその対策です。
| 問題 | 原因 | 対策 |
|---|---|---|
| 出力波形の歪み | コンデンサや抵抗値の誤差 | 正確に測定・設定し、高精度部品へ交換 |
| ノイズ増加 | 不適切な? | |
| ?線やグランド接続 | ? | |
| ?線チェックとグランド? | ||
| ?置見直し | ||
| 応答? | ||
| 延 | コンポーネント間隔または長すぎる? | |
| ?線 | ? | |
| ?置改善及び短絡化 |
このように、設計時には細心の注意が求められます。また、トラブルシューティングも迅速かつ効果的であるべきです。私たち自身もこれらの教訓から、多くの成功事例と失敗事例から学んできました。微分回路特性を最大限活用することで、新たなる可能性が広がります。
その他の関連回路との比較分析
私たちが提案する「微分回路の特性」を理解するためには、まずその基本的な動作原理と他の回路との比較が不可欠です。微分回路は、入力信号の変化率に基づいて出力を生成し、その特性から様々な応用が可能です。ここでは、微分回路と他の代表的な電子回路との違いや、それぞれの利点について詳しく解説します。
微分回路と積分回路
- 動作原理: 微分回路は入力信号の瞬時の変化を捉えることが得意ですが、積分回路は過去の入力信号を累積して出力します。このため、両者は異なる状況で有効に機能します。
- 応用例:
- 微分回路：急激な変化を検知するセンサーやフィードバック制御システムで利用されます。
- 積分回路：エネルギー蓄積や平均値計算などに使用されます。
特徴的な性能比較
以下に、微分回路と他の一般的なアナログ増幅器（例えばオペアンプ）との性能面での違いを示した表をご覧ください。
| 特徴 | 微分回路 | オペアンプ |
|---|---|---|
| 周波数応答 | 高周波成分に対して敏感 | 広範囲な周波数帯域で安定 |
| 位相遅れ | 引き起こしやすい傾向あり | 位相補償技術によって改善可 |
| ノイズ耐性 | 低い場合が多い（外乱影響大） | 高いノイズ耐性を持つ設計可能 |
これらの情報からもわかるように、「微分回路」は特定の用途には非常に効果的ですが、その限界も存在します。しかし、一方で「オペアンプ」などとは異なる特性を持つことで、多様なシステムにおいて重要な役割を果たしています。このように、それぞれの電子部品・装置には独自のメリットとデメリットがありますので、適切な選択が求められます。
