私たちは、ヒューズ 特性についての理解を深めることで、電気機器や回路の安全性を向上させる重要性を認識しています。ヒューズは過負荷や短絡から保護するために不可欠なコンポーネントであり、その特性は適切な選択と使用に直結します。本記事では、ヒューズの基本的な特性およびその応用について詳しく解説します。
また、ヒューズの種類や動作原理も併せて紹介し、それぞれがどのように異なる状況で活躍するかを考察します。私たちの日常生活や産業界においてもヒューズは見えないところで大きな役割を果たしています。皆さんは自分の環境で使われているヒューズがどんな特性を持っているか知っていますか？この問いを通じてさらに深い理解へと進んでいきましょう。
ヒューズ 特性の基本概念

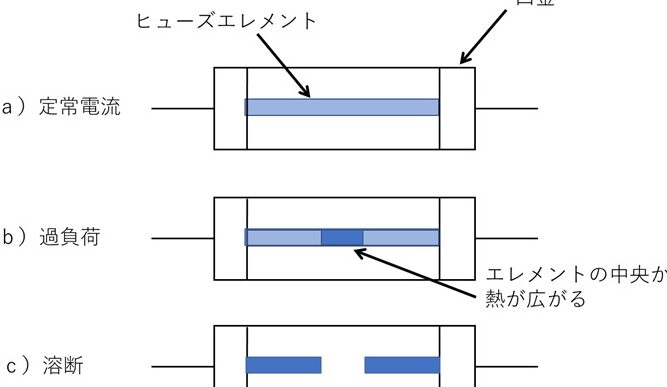

ヒューズは、過電流から回路を保護するための重要なデバイスです。私たちが理解する必要がある基本的な特性には、ヒューズの動作原理やその効率的な使用法が含まれます。これらの特性を把握することで、適切なヒューズ選択と実装に役立ちます。
まず、ヒューズの主な特性として以下の点が挙げられます：
- 耐過電流能力: ヒューズは一定の電流を超えると溶断し、回路を遮断します。この耐過電流値は製品によって異なるため、用途に応じた選定が求められます。
- 応答時間: ヒューズには瞬時型と遅延型があります。瞬時型は急激な過電流に対して即座に反応し、一方で遅延型は一時的なピークには耐えつつも長時間続く過電流には反応します。
- 温度特性: 温度変化によってヒューズの動作にも影響があります。温度が高い場合、溶断温度も低下するため、その特性を考慮することが重要です。
次に、それぞれの特性について詳しく見ていきましょう。
耐過電流能力
耐過電流能力は、ヒューズ選定時に最も重要な要素です。例えば、高負荷機器やモーターなどでは、大きな始動トルクによる一時的な高電流が発生します。このような場合には、高い耐久性を持つタイプのヒューズを選ぶ必要があります。また、この能力は通常「A（アンペア）」単位で表されます。
応答時間
応答時間は回路保護において非常に重要です。一部の機器では瞬時にオフになることが求められる一方で、一時的なしきい値以上であれば継続して動作させたい場合もあります。そのため、自分たちのシステムニーズに合わせて適切なタイプ（瞬時型または遅延型）を選ぶことが肝要です。
温度特性
温度特性とは、周囲温度によってヒューズ性能がどれだけ変化するかという指標です。一般的に、高温環境下ではより早く溶断しますので、この点について事前評価を行うことが推奨されます。同様に低温でも性能向上につながる可能性があります。このような状況下でも信頼できる保護機能を確保するためには、その条件への適合確認が不可欠となります。
このように、「ヒューズ 特性」は多岐にわたり、それぞれの側面から詳細を把握し活用することで、安全かつ効果的な回路設計につながります。
ヒューズの種類とその特性
ヒューズにはさまざまな種類があり、それぞれ異なる特性を持っています。これらの種類は、用途や要求される性能に応じて選択されるべきです。ここでは、主要なヒューズのタイプとその特性について詳しく解説します。
ガラス管ヒューズ
ガラス管ヒューズは、最も一般的なタイプで、よく家庭用電気機器や照明回路で使用されます。このヒューズは透明なガラスケースに収められているため、一目で状態を確認できるのが特徴です。また、比較的低コストで入手可能ですが、高電力用途には適していません。
セラミックヒューズ
セラミックヒューズは、高温環境下でも安定した性能を発揮することから、工業用機器やモーター保護に利用されます。その耐久性と熱伝導率の高さから、大電流にも対応可能です。また、短絡時のアーク（放電）を抑える効果もあります。
マイクロヒューズとSMDヒューズ
マイクロヒューズおよびSMD（表面実装デバイス）ヒューズは、小型電子機器に多く見られる新しい形式です。これらはスペースが限られた回路基板上で使用され、そのコンパクトなデザインにより高密度配置が可能となります。特にスマートフォンやタブレットなどのポータブルデバイスでは重要な役割を果たしています。
| 種類 | 特性 | 主な用途 |
|---|---|---|
| ガラス管ヒューズ | 視認性が高く、低コスト | 家庭用電気機器・照明回路 |
| セラミックヒューズ | 高温耐性、大電流対応可 | 工業用機器・モーター保護 |
| マイクロ/ SMD ヒューズ | SMD技術による小型化、高密度実装可 | スマートフォン・タブレット等ポータブルデバイス |
このように各種の「ヒューズ 特性」を理解し、自分たちのニーズに合ったものを選ぶことで、安全かつ効率的な回路設計が実現できます。それぞれの種類には独自の利点がありますので、具体的な使用条件や環境を考慮して選択することが重要です。
ヒューズの応用分野と重要性
私たちの生活のあらゆる場面で、ヒューズは重要な役割を果たしています。ヒューズは、回路が過電流にさらされた際に自動的に切断し、機器や人身を保護するためのデバイスです。そのため、さまざまな応用分野で使用されており、その重要性はますます高まっています。
### 家庭用電気機器
家庭内では、テレビや冷蔵庫など、多くの電気機器にヒューズが組み込まれています。これらの機器は通常、大量の電力を消費しますので、過負荷時には即座に回路を遮断する必要があります。ヒューズによって故障や火災といった重大な事故を防ぐことができるため、安全性向上につながります。
### 工業用途
工業界でもヒューズは不可欠です。大型モーターや発電設備など、高出力・高電圧環境で利用されるセラミックヒューズやガラス管ヒューズは、その耐久性から多くの製造プロセスで採用されています。また、生産ライン全体を守るためにも重要な要素となっています。
### 自動車産業
自動車では、多種多様な電子部品が使用されています。それぞれが適切に保護されていることで、自動車全体として安全かつ効率的な運行が可能になります。特にマイクロヒューズは、省スペース設計と高密度配置が求められる現代自動車において非常に効果的です。
| 応用分野 | 主な特徴 |
|---|---|
| 家庭用電気機器 | 過負荷時の迅速な回路遮断 |
| 工業用途 | 耐久性と信頼性向上 |
| 自動車産業 | 省スペース、高密度配置対応 |
このように、「ヒューズ 特性」を理解し、それぞれの応用分野で活躍する理由を知ることで、私たちはより安全かつ効率的な社会づくりへ貢献できるでしょう。各分野ごとのニーズによって異なる特性を持つヒューズ選定は、その重要性からも慎重になるべきです。
ヒューズ選定時の考慮事項
ヒューズを選定する際には、様々な要因を考慮する必要があります。これにより、適切なヒューズが選ばれ、その性能や安全性が最大限に引き出されます。以下では、ヒューズ選定時の主要な考慮事項について詳しく説明します。
電流定格
最も基本的な要素は、電流定格です。ヒューズは特定の電流値まで正常に動作し、それを超えると切断される設計になっています。このため、使用する機器や回路の最大負荷電流を正確に把握し、それに見合った電流定格のヒューズを選ぶことが重要です。また、安全マージンとして、実際の運用条件よりも少し大きめの定格を選ぶことも推奨されています。
過渡状態
過渡状態（トランジェント）にも注意が必要です。例えば、一時的な高い電流が発生した場合でも、それによってヒューズが誤作動しないように設計されている必要があります。具体的には、モーター起動時など、一瞬だけ高い電流がかかる場面で対応できるよう、高速型またはラグ型といった特性を持つヒューズの検討も不可欠です。
環境条件
環境条件も重要な要因です。湿度や温度変化、ほこりや振動など、多様な環境下で安定して機能することが求められます。そのため、防水・防塵性能や耐熱性も確認した上で、適切な素材と構造を持つヒューズを選ぶことで信頼性を向上させることにつながります。
| 考慮事項 | 詳細 |
|---|---|
| 電流定格 | 機器の最大負荷電流に合わせた選択。 |
| 過渡状態 | 一瞬だけ高い電流への耐性。 |
| 環境条件 | 湿度・温度・振動への対応。 |
このように、多角的に考察した結果として、自分たちのニーズに合致したヒューズ 特性を持つ製品を導入することで、安全かつ効率的なシステム構築へ寄与できるでしょう。それぞれの要素について慎重な検討が求められる理由はここにもあります。
ヒューズと回路保護技術の関係
ヒューズは回路保護技術の中で重要な役割を果たしています。回路が過負荷や短絡などの異常状態に陥った際、ヒューズは迅速に電流を遮断することで、機器やシステムを守ります。このような特性により、私たちは安全かつ効率的に電力を利用できる環境を確保することができます。
ヒューズと他の保護デバイスとの違い
ヒューズはその構造上、一度作動すると交換が必要ですが、その反面、非常に高い信頼性とコストパフォーマンスを持っています。他の保護デバイスと比較すると、
- サーキットブレーカー：再使用可能だが、高価であり、応答時間が遅い場合があります。
- リレー：特定の条件下でしか機能しないため、状況によっては適切な選択にならないこともあります。
このように、それぞれのデバイスにはメリットとデメリットがありますが、ヒューズはその単純さから多くの場面で重宝されています。
ヒューズ選定時と回路設計への影響
回路設計時には、ヒューズの特性が全体のシステム性能に大きく影響します。以下の点について考慮することが求められます。
- 許容電流値: ヒューズによって設定された許容電流値以上になると切断されるため、この数値は慎重に決定する必要があります。
- 動作速度: 高速型またはラグ型など、それぞれ異なる動作速度を持つものから選ぶことで、安全性向上につながります。
- 接続方式: 取り付けやすさも考慮しながら、自分たちのニーズに合った形状やサイズを選ばなくてはいけません。
| 考慮事項 | 詳細 |
|---|---|
| 許容電流値 | システム全体への影響。 |
| 動作速度 | 種類による応答時間。 |
| 接続方式 | 取り付け易さ。 |
これら要素を総合的に判断することで、安全かつ効果的な回路設計へ寄与します。私たちが求めるヒューズ 特性とは、このような背景から生まれるものであり、その理解こそが最適な選択につながります。
