ダイオードの特性とその応用について解説

私たちは、ダイオードの特性が現代の電子機器においてどれほど重要であるかを理解しています。ダイオードは電流の一方向のみを通す素子であり、その特性によってさまざまな応用が可能です。このブログでは、ダイオードの基本的な特性やその動作原理について詳しく解説します。

さらに、私たちの日常生活で利用されている実際の応用例にも触れていきます。あなたは、トランジスタやLEDなど他の電子部品とどのように連携しているかをご存知でしょうか？この知識を深めることで、ダイオードをより効果的に活用できるようになるでしょう。興味深い内容が盛りだくさんなので最後までお見逃しなく！

ダイオードの特性とは何か

ダイオードの特性は、主にその電気的な挙動と機能に関わっています。基本的には、ダイオードは一方向にのみ電流を通すデバイスであり、この特性が多くの電子回路で重要な役割を果たしています。私たちが理解するべきことは、ダイオードの特性がどのようにして他のコンポーネントと相互作用し、全体としてシステムを構成しているかという点です。

ダイオードの主要な特性

• 整流作用: ダイオードは交流（AC）信号を直流（DC）信号に変換する能力があります。この整流作用は、多くの電源回路や充電器で利用されています。

• 順方向電圧降下: 通常、ダイオードが順方向で動作するときには一定の電圧降下が生じます。この値は一般的に約0.7V（シリコンの場合）ですが、材料や種類によって異なる場合があります。

• 逆耐圧: ダイオードには逆方向への電圧に対する耐久力があります。この逆耐圧が低い場合、過剰な電圧によってダイオードが破損する可能性があります。

特性グラフ

次に示す表では、一般的なダイオードについてその主要な特性をまとめています。

タイプ	順方向電圧降下 (V)	最大逆耐圧 (V)
シリコン (Si)	0.6 – 0.7	50 – 1000
ゲルマニウム (Ge)	0.2 – 0.3	30 – 100
ショットキーダイオード	0.2 – 0.4	20 -200

これらの特性を理解することで、私たちは適切な種類のダイオードを選択し、その性能を最大限引き出すことができます。また、それぞれの用途や要件に応じて最適化された設計も可能となります。次に進む前に、このような基本的な理解から得られる知識について再確認しましょう。

ダイオードの動作原理と基本構造

ダイオードの動作原理は、主にその内部構造と電気的特性に起因しています。基本的には、ダイオードは p-n 接合から成り立っており、この接合部が電流の流れを制御します。この構造により、順方向バイアス時には電流が通過し、逆方向バイアス時にはほとんど電流が流れないという特性を持ちます。そのため、ダイオードは整流作用や信号処理など、多くの電子機器で重要な役割を果たします。

ダイオードの基本構造

ダイオードは、半導体材料（通常シリコンやゲルマニウム）から製造されており、その基本的な構造は次のようになります。

1. p型半導体: ホールキャリア（正孔）が多い材料であり、この部分では正の電荷が移動します。
2. n型半導体: 電子キャリアが多い材料であり、この部分では負の電荷が移動します。
3. p-n 接合部: p型と n型半導体が接触することで形成される領域であり、この部分でエネルギー障壁が生じます。この障壁によって、順方向バイアス時には電子とホールが再結合しやすくなる一方、逆方向バイアス時にはほとんど電流が流れません。

動作原理

ダイオードの動作は次のように説明できます。

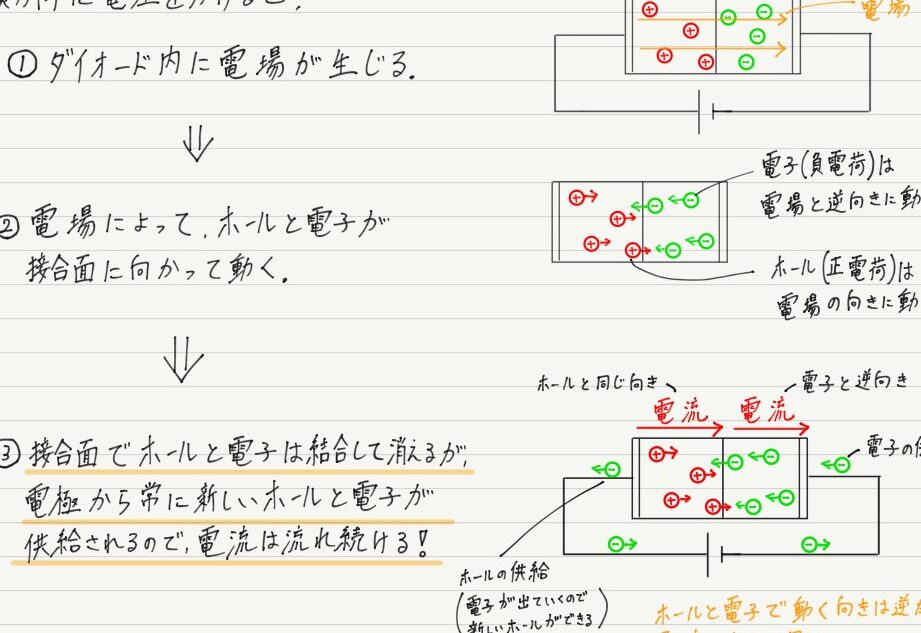

• 順方向バイアス: 外部から正しい極性で電圧を加えることにより、p-n 接合内のエネルギー障壁が低下し、電子とホールがお互いに再結合して電流が流れ始めます。この状態では抵抗も小さく、高い効率で整流作用を発揮します。

• 逆方向バイアス: 逆極性で電圧をかけることでエネルギー障壁が高まり、大多数の場合ほぼ全く电压 が 流れなくなります。ただし、一部でも微弱な逆漏れ電流があります。この特性のおかげで私たちはデジタル回路や保護回路など、多様な応用へ利用できるようになります。

このような基本的理解を持つことで、「ダイオードの特性」を活用した設計や選択肢について考慮できるようになるでしょう。

主要なダイオードの種類とその機能

私たちが理解しているダイオードの特性は、その種類によって異なる機能を持つことから、非常に多様です。ここでは、主要なダイオードの種類とそれぞれの機能について詳しく説明します。

整流ダイオード

整流ダイオードは、交流（AC）を直流（DC）に変換するために使用されます。このタイプのダイオードは、高い順方向電圧降下があるため、主に電源供給回路で利用されます。整流作用によって、デバイスには安定した直流電力が供給されるため、多くの電子機器に不可欠です。

ゼナーダイオード

ゼナーダイオードは、逆方向バイアス時にも一定の電圧で動作する特徴があります。この特性を活用し、過剰な電圧から回路を保護するためや、基準電圧源として利用されます。例えば、一部の回路ではこのゼナーダイオードを用いて精密な電圧制御が行われています。

ショットキーダイオード

ショットキーダイオードは、高速スイッチング性能と低い順方向電圧降下が特徴です。そのため、高周波応用や高効率整流用途で広く使われています。特にスピーディーな信号処理やパワーコンバータなどで重要な役割を果たしています。

ダイオード名	特徴	主な用途
整流ダイオード	高い順方向電圧降下	電源供給回路
ゼナーダイオード	一定の逆方向動作	過剰電圧保護・基準電圧源
ショットキーダイオド	高速スイッチング性能・低順方向抵抗	高周波応用・高効率整流

これらの主要なダイオードは、それぞれ独自の特性と用途を持ち、「ダイオードの特性」を最大限に活かすことで、多様な電子機器で効果的に機能します。それによって私たちはより効率的かつ安全な回路設計を実現できるようになります。

電子機器におけるダイオードの応用例

電子機器におけるダイオードの応用は、その特性を活かした多様な用途にわたります。私たちが日常的に使用するデバイスから高度な技術まで、ダイオードは重要な役割を果たしています。以下に、代表的な応用例をいくつか紹介します。

電源回路

整流ダイオードは、電源回路での主要なコンポーネントです。交流（AC）を直流（DC）に変換することで、私たちの家庭や業務で使われるほとんどの電子機器へ安定した電力を供給します。このプロセスなくしては、多くの機器が正常に動作しないため、非常に重要です。また、高効率整流回路ではショットキーダイオードも利用されており、省エネルギー化にも寄与しています。

信号処理

ゼナーダイオードは過剰電圧から回路を保護し、基準電圧源としても使われます。この性質のおかげで、高度な信号処理が必要とされる通信機器や計測器でも広く採用されています。例えば、一部の無線通信装置では、ゼナーダイオードによって一定の基準電圧が維持されており、それによって信号品質が向上します。

LED技術

発光ダイオード（LED）は、その省エネルギー性と長寿命から照明やディスプレイ用途で人気があります。現在では、多くのスマートフォンやテレビなどにも組み込まれており、視覚的体験を大きく向上させています。また、この技術は環境への負荷軽減にも貢献していることから、新しい照明ソリューションとして注目されています。

応用例	使用されるダイオード	特徴・利点
電源回路	整流ダイオード, ショットキーダイオード	安定した直流供給、高効率化。
信号処理	ゼナーダイオード	過剰電圧保護、高精度。
LED技術	発光ダイオード（LED）	省エネ・長寿命・環境負荷軽減。

これらの応用事例からもわかるように、「ダイオードの特性」は私たちの日常生活だけでなく産業全体にも深く関わっています。そのため、新しい技術革新が進むにつれて、更なる可能性が広がっていくことでしょう。

最新技術におけるダイオードの役割

は、特に電子機器や通信システムの進化と共にますます重要になっています。私たちが日常的に使用するデバイスから、産業用機器まで、多岐にわたる分野でダイオードが活躍しているため、その特性を理解することは非常に価値があります。

パワーエレクトロニクス

新しい電力変換技術では、ダイオードが不可欠なコンポーネントとして位置づけられています。例えば、高効率のインバータ回路では、整流ダイオードの代わりにSiC（炭化ケイ素）やGaN（窒化ガリウム）を用いたものが増えてきました。これらの半導体材料は、高温環境でも安定した動作を実現し、省エネルギー効果も大幅に向上させる特徴があります。

通信技術

先端的な通信技術にもダイオードは欠かせません。特に光ファイバー通信では、フォトダイオードが重要な役割を果たしています。このデバイスは光信号を電気信号へ変換し、高速情報伝送を可能にします。また、新しい世代の無線通信システムでは、ミリ波帯域で動作する特殊なダイオードが使われており、高容量・低遅延なデータ通信を支えています。

分野	使用されるダイオード	利点
パワーエレクトロニクス	SiC ダイオード, GaN ダイオード	高効率、省エネ、高温耐性。
通信技術	フォトダイオード, ミリ波ダイオード	高速情報伝送、高容量。

このように、「ダイオードの特性」は新興技術や革新的なアプリケーションの中でますます多様化しています。我々は、この進展によってより快適で効率的な生活環境が実現されることを期待しています。
