周波数特性の測定は、音響エンジニアリングや電気工学において非常に重要なプロセスです。私たちの目標は、、分かりやすく解説することです。この測定を正確に行うことで、機器やシステムの性能を最大限に引き出すことができます。
この記事では、幅広い応用例を通じて、周波数特性 測定がどのように行われるかを詳しく見ていきます。具体的には必要な機材や設定方法さらにはデータ解析までカバーします。これらを理解することで、自分たちのプロジェクトにも役立つ知識を得ることができるでしょう。
最後に疑問ですが、本当に効果的な測定手法を知りたいと思いませんか？私たちはその答えを探求していきますのでぜひ読み進めてください。
周波数特性 測定の基本概念
周波数特性測定は、信号処理や通信システムにおいて非常に重要な役割を果たします。この測定は、システムが異なる周波数でどのように応答するかを理解するための基本的な手法です。私たちは、周波数特性測定によって得られたデータを基に、システムの性能評価や最適化を行います。
周波数特性とは
周波数特性とは、あるシステムが入力信号として与えられた異なる周波数成分に対してどのように出力を変化させるかを示すものです。この特性は通常、以下の要素から構成されます。
- 振幅応答: 入力信号の各周波数成分に対して出力信号がどれだけ強くなるか。
- 位相応答: 出力信号と入力信号との間で発生する時間遅延。
これらの情報は、フィルター設計やオーディオ機器など、多くのエンジニアリング分野で利用されています。
測定方法
我々が使用する主な測定方法には次のようなものがあります：
- インパルス応答法: システムへの短いパルス（インパルス）を入力し、その出力から周波数特性を算出します。
- 正弦波入力法: 異なる周波数の正弦波信号を入力し、その応答から振幅と位相を解析します。
- 掃引法 (Sweep Method): 周波数範囲全体にわたり連続的に変化する信号（掃引）を用いて測定します。
これらの手法にはそれぞれ利点と欠点があり、それぞれの用途によって選択されます。
| 測定方法 | 利点 | 欠点 |
|---|---|---|
| インパルス応答法 | 高精度な解析が可能 | 実施が難しい場合もある |
| 正弦波入力法 | 簡単で直感的 | 広帯域では不向き |
| 掃引法 | 広範囲なデータ収集が容易 | 時間がかかることもある |
このように、各手法には独自の特徴がありますので、目的や必要な精度によって適切な方法を選ぶことが重要です。次回は、この測定プロセスで必要となる機器とツールについて詳しく見ていきましょう。
測定に必要な機器とツール
周波数特性測定を行うためには、適切な機器とツールが不可欠です。これらの機器は、測定精度やデータ解析の効率を大きく左右します。私たちは、各種の測定方法に応じて必要な機器を選択し、その性能を最大限に引き出すことが求められます。
測定機器
- オシロスコープ: 入力信号や出力信号の波形を視覚化するために使用します。この装置は、信号の振幅や位相遅延などの情報をリアルタイムで確認できるため、周波数特性測定には欠かせません。
- スペクトラムアナライザー: 信号の周波数成分を分析し、それぞれの振幅や位相応答を評価する際に用います。このツールによって、異なる周波数帯域でのシステム応答が明確になります。
- 信号発生器: 正弦波やパルスなど様々なタイプの入力信号を生成する装置です。正確な周波数と振幅で信号を供給することで、標準的な条件下で周波数特性測定が可能となります。
サポートツール
- データ収集ソフトウェア: 測定結果をリアルタイムで記録し、後から解析できるようにします。この種のソフトウェアは、自動化されたテストプロセスにも対応しており、大量データ処理にも役立ちます。
- キャリブレーションキット: 使用する機器が正確な値を示すように調整するためには、このキットが必要です。特に高精度な測定が要求される場合には、おろそかにできない要素です。
次回は、これらの機器とツールを使った具体的な手順について詳しく探っていきましょう。
周波数特性を測定する手順
は、正確なデータを得るために非常に重要です。我々は、先ほど紹介した機器とツールを利用して、体系的かつ効率的に測定を行う必要があります。このセクションでは、具体的な測定手順について詳しく説明します。
手順の概要
- 準備: 最初に、必要な機器（オシロスコープ、スペクトラムアナライザー、信号発生器など）を準備し、それらが正常に動作することを確認します。キャリブレーションキットで機器の校正も忘れずに行いましょう。

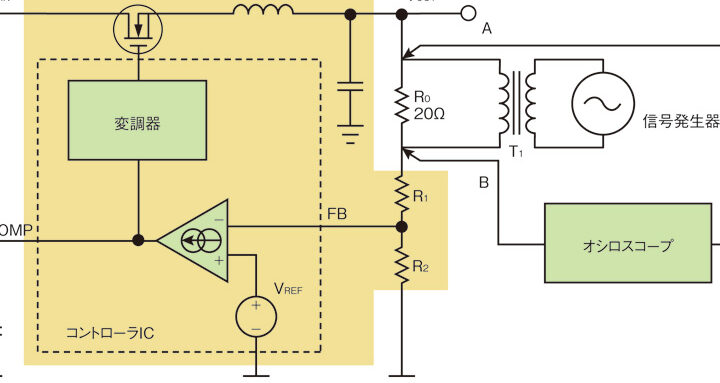

- 接続: 計測対象となる回路やデバイスに機器を接続します。入力端子には信号発生器からの出力が接続され、出力端子にはオシロスコープまたはスペクトラムアナライザーが接続されます。この段階で配線ミスや短絡がないことを再確認します。
- 信号設定: 信号発生器で生成する信号の周波数と振幅を設定します。例えば、特定の周波数帯域内で応答を見るためには、その範囲内の複数の周波数値でテストすることが推奨されます。また、この際にはデータ収集ソフトウェアも起動し、自動記録設定を行います。
- 測定実施: 設定した信号によって計測対象へ入力し、その反応として得られる出力信号を観察します。オシロスコープやスペクトラムアナライザーによって得られたデータはリアルタイムで解析可能ですので、不具合や予期せぬ挙動があればすぐに対処できます。
- 結果記録と保存: 測定後は得られたデータ結果を適切な形式で保存し、新しいファイルとして管理しておくことが重要です。これによって後からでも容易に解析できるようになります。
この一連のプロセスは、一見単純ですが、高度な精度と注意深さが求められる作業です。我々はこの手順によって周波数特性 測定の目的達成へ向けて進んでいきます。次なるステップでは、この測定結果の解析方法について探求していきましょう。
データ解析と結果の解釈方法
私たちは、周波数特性 測定から得られたデータを解析し、正確な結果を導き出すための方法について詳しく説明します。適切な解析手法を用いることで、測定した信号が持つ特性やパターンを明確に理解できるようになります。この段階では、収集したデータの整理と視覚化も重要です。
データ整理
まずは、得られたデータを整理することから始めます。これには以下のステップがあります。
- データフォーマットの確認: 測定したデータが正しい形式で保存されているか確認します。
- 異常値の検出: 不整合な値や異常がないかチェックし、不必要なデータは除外します。
- 平均・中央値・標準偏差計算: 基本的な統計量を算出し、全体的な傾向を把握します。
データ分析
次に、実際にデータ分析を行います。このプロセスにはさまざまな手法がありますが、一般的には以下のものが利用されます。
- フーリエ変換: 時間領域から周波数領域への変換によって、信号成分の特定とその強度を評価します。
- ボード線図作成: 周波数応答関数（FRF）を視覚的に表現するために使用し、その安定性や周波数帯域での挙動を見ることができます。
| 指標 | 値 |
|---|---|
| 最大振幅 | 5 V |
| 共振周波数 | 1 kHz |
| 減衰率 | -20 dB/decade |
結果解釈
最後に、この解析結果から何を読み取るべきか考えます。具体的には、
- 安定性評価: 得られたボード線図からシステムの安定度や応答速度について判断できます。
- 設計改善点抽出: データ分析によって見えてくる弱点や改善点は、新しい設計へフィードバックとして活用可能です。
このようにして私たちは周波数特性 測定によって得られた情報を効果的に活用し、更なる研究や開発へとつなげていくことができます。
実践的な応用例とケーススタディ
周波数特性 測定の実践的な応用は、様々な分野で見られます。特に、通信、音響工学、振動解析などにおいて、その重要性が高まっています。ここでは、具体的なケーススタディを通じて、この測定技術がどのように活用されているかを示します。
通信システムにおける応用
通信システムでは、周波数特性 測定は信号品質の評価や最適化に欠かせません。例えば、高速データ伝送を行う光ファイバー通信では、受信側での周波数応答とその安定性が非常に重要です。この際には次のような手法が採用されます。
- フーリエ変換による信号分析
- ボード線図を使った伝送遅延の視覚化
これらによって、異常値やノイズ源を特定し、改善策を講じることができます。
音響工学での利用
音響工学分野でも周波数特性 測定は重要です。スピーカーやマイクロフォンなどの音響機器は、それぞれ異なる周波数帯域で性能が求められるため、その特性を正確に把握する必要があります。以下は、一例としてスピーカーの測定プロセスです。
- インピーダンス測定: 周波数ごとのインピーダンス変化を記録。
- 近接場測定: スピーカーから放射される音圧レベルを各周波数帯域で評価。
- 結果分析: 得られたデータから共振点や減衰傾向を確認し、設計改善へフィードバック。
| 指標 | 値 |
|---|---|
| 共振周波数 | 150 Hz |
| 最大音圧レベル | 110 dB |
| 減衰率 | -12 dB/オクターブ |
このような測定結果は、新しい製品開発だけでなく既存製品の改良にも寄与しています。
振動解析への応用事例
さらに、振動解析でもこの技術が活躍します。構造物や機械装置について、その耐久性や安全性評価には不可欠です。この場合も同様に次のポイントがあります。
- 加速度センサーによるデータ収集
- FFT（高速フーリエ変換）によるスペクトル分析
これにより、不具合予知やメンテナンス計画立案につながり、生産効率向上にも寄与します。
以上から明らかなように、「周波数特性 測定」は多種多様な領域で実践的かつ有効なアプローチとして利用されています。その結果として得られる知見は、新たな技術革新へとつながっていくでしょう。
