半導体の世界は私たちの日常生活に深く根付いておりその中でも半導体 iv特性は特に重要な要素です。これらの特性を理解することで私たちはデバイスの性能や信頼性を向上させることができます。本記事では、半導体 iv特性の基本的な概念とそれに関連する重要なポイントについて詳しく解説します。
具体的には、電流-電圧（IV）特性曲線が示す意味や、その測定方法そして実際の応用例について掘り下げます。これらの知識はエレクトロニクス分野で働く私たちにとって不可欠です。この情報を通じて皆さんも自分自身のプロジェクトや研究に役立てることができるでしょう。あなたは半導体 iv特性がどれほど重要かご存知でしたか？
半導体 iv特性の概要と基本原理
半導体のIV特性は、電流（I）と電圧（V）の関係を示す重要な指標です。私たちは、この特性を理解することで、半導体デバイスの動作原理や性能を把握できます。IV特性曲線は、デバイスがどのように応答するかを視覚的に示し、その設計や制御に役立ちます。このセクションでは、半導体IV特性の基本原理について詳しく解説します。

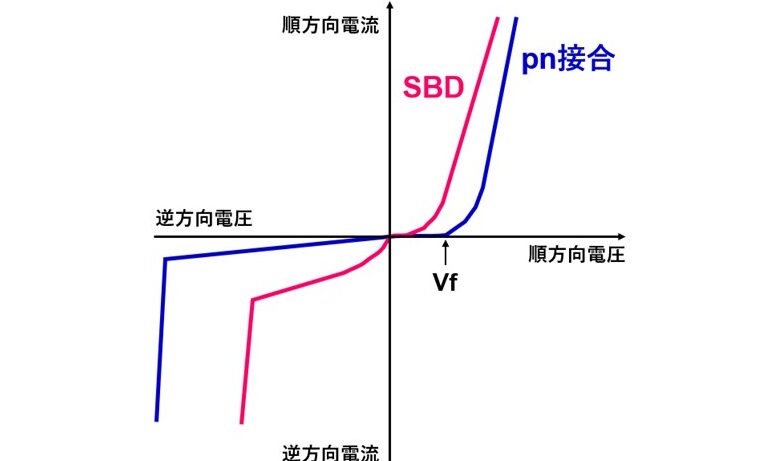

IV特性曲線
IV特性曲線は、横軸に電圧（V）、縦軸に電流（I）を取ったグラフで表されます。この曲線から得られる情報には以下が含まれます：
- 直線領域：オーム的な挙動を示し、抵抗が一定であること。
- 非直線領域：ダイオードなどの非対称デバイスで観察される現象。
- ブレークダウン領域：過剰な電圧が印加された際に急激に電流が増加する状態。
これらの異なる領域は、それぞれ異なる物理的意味合いを持っており、デバイス設計時には考慮すべき重要な要素です。
基本原理
半導体IV特性の基本原理には以下のポイントがあります：
- キャリア濃度：電子やホールと呼ばれるキャリアが半導体内でどれだけ存在するかによって、その伝導率が変わります。
- 温度依存性：温度上昇につれてキャリア濃度も変化し、それによってもIV特性が影響されます。
- 不純物添加（ドーピング）：p型またはn型半導体として機能させるため、不純物元素を添加することでキャリア濃度や移動度が調整されます。
これらの要因は相互作用しながら、最終的なIV特性へと反映されるため、それぞれ注意深く解析する必要があります。
iv特性を示すグラフの解釈方法
私たちが半導体IV特性を理解する上で、グラフの解釈は欠かせません。IV特性曲線を正しく読み解くことで、デバイスの動作やその性能に関する貴重な情報を得ることができます。このセクションでは、グラフからどのように情報を引き出すかについて詳しく探ります。
IV特性曲線の重要ポイント
IV特性曲線にはいくつかの重要な要素があります。それぞれの領域は異なる物理的現象を示しており、次のように分類されます：
- 順方向バイアス領域: ダイオードが電流を通す状態です。この領域では、電圧が増加すると電流も急激に増加します。
- 逆方向バイアス領域: ダイオードに逆向きの電圧が印加された場合です。このとき電流は微小ですが、一定値まではほぼ一定となります。
- ブレークダウン点: 逆方向バイアスによって限界電圧を超えた際に発生し、大量の電流が流れる危険な状態です。
実際的な解析方法
IV特性曲線から得られるデータは非常に多岐にわたります。以下は、その中でも注目すべき指標です：
| 指標名 | 説明 |
|---|---|
| 最大順方向電流 (Id,max) | DIODE の最大定常動作時の順方向電流。 |
| 順方向抵抗 (Rd,ON) | DIODE が導通しているときの抵抗値であり、小さいほど良好な動作。 |
これらの指標はデバイス設計や選定時にも役立ちます。また、それぞれの数値変化から温度やドーピング濃度など、他の要因との関連も考慮する必要があります。そのため、このグラフ分析能力は半導体技術者として必須となります。
半導体デバイスにおける重要なパラメータ
私たちが半導体デバイスのIV特性を深く理解するためには、いくつかの重要なパラメータを把握することが必要です。これらのパラメータは、デバイスの性能や動作に直接影響を与えるため、技術者として注意深く考慮すべき要素となります。以下では、特に重要な指標について詳しく説明します。
主要なパラメータ
- 順方向電圧 (Vf): ダイオードが順方向にバイアスされたときに流れる電流が一定になる際の電圧であり、この値はデバイスによって異なるものの、小さいほど効率的な動作を示します。
- 逆耐圧 (Vr): 半導体デバイスが逆方向に印加できる最大電圧です。この値を超えるとブレークダウンが発生し、通常は回避すべき状態となります。
- サチュレーション電流 (Is): デバイス内で発生する最小限の電流であり、温度依存性があります。一般的には温度が上昇するとIsも増加します。
| パラメータ名 | 説明 |
|---|---|
| 順方向電圧 (Vf) | ダイオードが順方向にバイアスされた時の定常状態での電圧。 |
| 逆耐圧 (Vr) | 逆方向に印加されることのできる最大電圧。 |
| サチュレーション電流 (Is) | デバイス内で発生する最小限の負荷時電流。 |
これらのパラメータは、半導体デバイスを選定したり設計したりする際に非常に役立ちます。また、それぞれの数値変化から他の要因との関連性も分析できるため、私たち技術者にはこの知識が不可欠です。各パラメータは相互に作用しており、その理解なしでは正確なIV特性評価は難しいでしょう。
温度が半導体 iv特性に与える影響
温度は半導体IV特性において非常に重要な要素です。温度が変化すると、半導体デバイスの動作や性能にも顕著な影響を及ぼします。この影響は、特に電流の流れや順方向電圧、逆耐圧などのパラメータに現れます。そのため、私たち技術者は温度依存性を理解し、適切な設計や選定を行う必要があります。
温度とサチュレーション電流
サチュレーション電流（Is）は温度によって大きく変化します。一般的には、温度が上昇することでIsも増加します。この現象は、熱エネルギーがキャリアの移動を促進させるためであり、高温環境ではより多くのキャリアが生成されるからです。これにより、デバイスの効率や安定性にも影響を与えることになります。
順方向電圧と逆耐圧への影響
- 順方向電圧 (Vf): 温度が上昇すると、Vfもまた変化し、小さくなる傾向があります。このことから、高温時にはより少ないエネルギーで運転できる可能性があります。
- 逆耐圧 (Vr): 一方で、高温になると逆耐圧は低下する傾向があります。これは材料中で発生する熱的励起子によって引き起こされる現象であり、この状態ではブレークダウンリスクが高まります。
| パラメータ名 | 説明 | 温度依存性 |
|---|---|---|
| サチュレーション電流 (Is) | デバイス内で発生する最小限の負荷時電流。 | 高温時に増加。 |
| 順方向電圧 (Vf) | ダイオードが順方向にバイアスされた時の定常状態での電圧。 | 高温時に減少。 |
| 逆耐圧 (Vr) | 逆方向に印加されることのできる最大電圧。 | 高温時に減少。 |
このような知識を持つことで、新しい半導体デバイス設計や応用開発へのアプローチとして重要な判断材料となります。私たちはこれらの要因を考慮しながら、安全かつ効率的なデバイス運用を目指すべきです。また、それぞれの状況下でも最適な性能を引き出すためには、継続的な研究と実験によって得られるデータも欠かせません。このようにして初めて、我々技術者として価値ある成果を創出できるでしょう。
実用例から学ぶ半導体 iv特性の応用
半導体IV特性の理解は、さまざまな実用例を通じてその応用を見極めることができます。私たち技術者は、これらの特性が具体的なデバイスやシステムにどのように適用されているかを学ぶことで、より効果的な設計と性能向上を図ることが可能です。以下では、いくつかの代表的な応用例について詳しく説明します。
### ダイオード整流器
ダイオード整流器は、半導体IV特性を利用した最も基本的なデバイスの一つです。順方向にバイアスされた場合には電流が流れ、逆方向にはほとんど流れないという特性を持っています。この動作原理は、交流電源から直流電源への変換に不可欠であり、多くの電子機器で使用されています。特に、高効率化が求められる現代のアプリケーションでは、サチュレーション電流（Is）や順方向電圧（Vf）などが重要です。
### トランジスタによる増幅
トランジスタもまた半導体IV特性を基盤としており、その動作原理は信号増幅やスイッチングに広く利用されています。我々はトランジスタの入力と出力間で得られるゲインを最大限活かすことで、高精度な信号処理や通信技術の発展につながります。ここでも温度依存性が影響し、高温時にはIsやVfが変化するため、その点にも注意しながら設計する必要があります。
### 太陽光発電パネル
太陽光発電パネルでは、多数のダイオードとトランジスタが組み合わさっており、それぞれのデバイスが半導体IV特性によって制御されています。このシステム全体でエネルギー効率を最大限引き出すためには、それぞれのコンポーネント間で正確な協調動作が求められます。また、この分野では環境条件による影響も大きいため、高温時には逆耐圧（Vr）なども考慮して選定する必要があります。
