抵抗器の温度特性とその影響について解説

私たちは電子機器の設計や開発に携わる中で、抵抗器の温度特性が与える影響について深く理解する必要があります。温度によって変化する抵抗値は、回路全体の性能に大きな影響を及ぼすからです。この特性を正しく把握することで、より高性能なデバイスを実現できるでしょう。

この記事では、抵抗器 温度特性について詳しく解説し、その重要性と具体的な影響を探ります。特に私たちが直面するさまざまなシナリオでどのようにこの知識が役立つかを考察します。果たして温度変化によって引き起こされる問題に対処するためには何が必要なのでしょうか？この疑問を通じて皆さんと一緒に学びながら進んでいきたいと思います。

抵抗器の温度特性とは何か

抵抗器の温度特性とは、抵抗器が温度変化にどのように反応するかを示す特性です。この特性は、抵抗値が温度によって変動することを意味し、電子回路の設計や実装において非常に重要です。具体的には、温度が上昇すると一般的に抵抗値も増加する傾向がありますが、この関係は材質や構造によって異なるため、多様なデータが必要になります。

抵抗器の種類とその影響

抵抗器の温度特性は、多くの場合、その材料によって決まります。以下は、一般的な抵抗器タイプとそれぞれの典型的な温度係数です：

• 炭素皮膜抵抗: 温度係数は約+100 ppm/°C
• 金属皮膜抵抗: 温度係数は約±20 ppm/°C
• ワイヤー巻線抵抗: 温度係数は約±10 ppm/°C

これらの値からも分かるように、金属系素材で作られた抵抗器ほど、温度変化に対して安定した特性を持っています。このような知識を基に適切な選択を行うことが求められます。

温度特性への理解を深めるための指標

私たちが言及したいくつかの指標には以下があります：

1. 正確さ: 抵抗器には一定範囲内で誤差があります。
2. 安定性: 長期間使用した場合でも性能が維持される能力。
3. 負荷耐久性: 高い電流や熱負荷にも耐えうる強さ。

これらを考慮することで、我々はより良い選択肢を見出すことができます。また、高精度アプリケーションでは低い温度係数を持つ部品を選ぶことが望ましいと言えるでしょう。

温度変化が抵抗器に与える影響

温度変化は抵抗器に直接的な影響を与え、その性能や動作に重要な役割を果たします。抵抗器の温度特性は、使用環境や電流の負荷に応じて変わるため、適切な選択が求められます。具体的には、温度が上昇することで多くの場合、抵抗値も増加します。この現象は、「温度係数」と呼ばれ、その値によって異なる材料の抵抗器間での比較が可能となります。

温度係数とその影響

各種抵抗器には、それぞれ異なる温度係数があります。この係数は、特定の材料がどの程度熱に敏感かを示す指標です。以下は一般的な抵抗器タイプごとの代表的な温度係数です：

抵抗器タイプ	典型的な温度係数 (ppm/°C)
炭素皮膜抵抗	+100
金属皮膜抵抗	±20
ワイヤー巻線抵抗	±10

この表からも明らかなように、金属系素材で作られたものほど、高い安定性を持つことが分かります。私たちは、この情報を基に用途に最適な部品を選び取る必要があります。

環境要因と耐久性への考慮事項

さらに、周囲環境や長期間使用した場合の劣化も考慮しなくてはいけません。高湿度や急激な温暖差などは、特に炭素皮膜タイプのような安価で一般的ないくつかの材質では大きな問題となり得ます。そのため、高精密機器ではより耐久性のある金属系部品が推奨されます。また、長期間使用する際には、その劣化具合についても注意深く観察することが不可欠です。

最後に、これら全ての要因を総合して考えることで、我々はより優れた信号伝送や回路設計につながる選択肢を見出すことができます。

抵抗値の変動とそのメカニズム

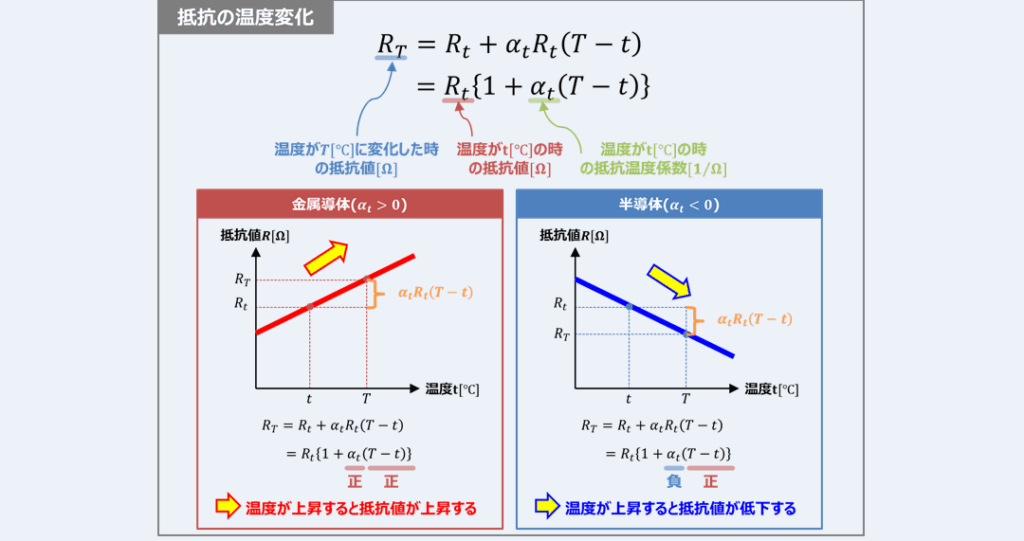

抵抗器の温度特性において、抵抗値の変動は重要な要素です。温度が変化すると、材料内部の原子や分子運動が活発になり、その結果として抵抗値も影響を受けます。この現象は主に二つのメカニズムによって説明されます。一つ目は、電気伝導性の変化であり、二つ目は材料構造の変形です。

電気伝導性の変化

電気伝導性は、材料中を流れる電子やイオンの移動能力に依存しています。温度が上昇することで、これらの粒子がより激しく振動し、それによって散乱が増加します。この散乱現象は、電子が自由に流れることを妨げるため、全体的な抵抗値を増加させる要因となります。逆に言えば、低温では粒子運動が抑えられ、この効果が軽減されることから抵抗値は低下します。

材料構造の変形

さらに、高温になると一部の材料では結晶格子構造自体にも影響があります。具体的には、高熱によって原子間距離が広くなることで、不純物や欠陥による電気的特性も顕著になります。このような微細構造の変更もまた、抵抗器全体における抵抗値への寄与を大きく左右します。

このような物理的メカニズムから見てもわかる通り、多様な素材選択肢から適切なものを選ぶ際には、その温度特性だけでなく、その背後にあるメカニズムについて理解しておくことが不可欠です。この知識を持つことで、自身のプロジェクトや製品設計により適した部品選びにつながります。

温度特性を考慮した抵抗器の選び方

私たちが抵抗器を選ぶ際、温度特性は非常に重要な要素となります。適切な抵抗器を選定するためには、使用環境の温度範囲や抵抗器の素材による特性の違いを理解しておく必要があります。ここでは、について具体的に解説します。

まず、使用する環境の温度範囲を明確に把握することが基本です。例えば、高温環境下で動作する回路には、高熱対策が施された耐熱型抵抗器が求められます。一方で、低温条件下では別途対応が必要です。このように、環境に応じて適切な材料と設計を持つ抵抗器を選択しないと、性能劣化や故障のリスクが高まります。

次に考慮すべきポイントは、材料による特性差異です。一般的な炭素皮膜抵抗や金属薄膜抵抗など、それぞれ異なる温度係数（TCR）があります。この値は、抵抗値変化率と関連しており、小さいほど安定した性能を示します。また、このTCRは以下のような種類があります：

• 正TCR: 温度上昇に伴い抵抗値も増加
• 負TCR: 温度上昇時に逆に減少

これらの特性から、自分たちの用途や要求される精度によって最適なタイプを選ぶことが重要です。

さらに実際的な観点から言えば、多くの場合は以下の点も確認しておくべきです：

1. 耐圧： 抵抗器がどれだけ高電圧にも耐えられるか。
2. サイズ： 設置スペースとの兼ね合い。
3. コスト： 予算内で収まるかどうか。

材料	TCR (ppm/°C)	特徴
炭素皮膜	100 – 300	安価だが安定性は劣る
金属薄膜	10 – 50	高精度・低ノイズで人気
ワイヤー巻線	-10 – +30	高出力向けだが大型になる傾向あり

このような情報を基に私たちは、「どんな条件で使うか」「どんな性能を求めるか」を十分検討しながら最適な製品選びにつながります。従って、温度特性だけでなく他のパラメータも併せて評価することが成功への鍵となります。

実際の応用例と対策方法

私たちの抵抗器の温度特性に関する理解が深まったところで、実際の応用例とそれに対する対策方法を考察していきます。温度特性はさまざまな分野で重要な役割を果たしており、その影響を最小限に抑えるためには適切な対策が不可欠です。

温度特性を考慮した設計例

例えば、航空機や自動車産業では、高温環境下でも安定した性能を発揮する耐熱型抵抗器が求められています。この場合、耐熱材料から作られた抵抗器の選択が必須です。また、電子機器では、使用される部品全体の熱管理も重要です。具体的には以下のような設計手法があります：

• ヒートシンク：放熱効果を高めることで周囲温度上昇による影響を軽減。
• 冷却ファン：空気循環によって過剰な熱を排出し、安定した動作温度を維持。
• 防塵・防水ケース：外部環境から部品へのダメージや不具合を防ぐ。

抵抗器の選び方と対策

さらに、抵抗器そのものの選び方にも工夫が必要です。私たちは次のポイントに注意しながら製品選定や配置計画を行います：

1. 正しいTCR値：用途に応じて適切なTCR値（温度係数）を持つ抵抗器を選ぶこと。
2. 許容範囲内で運用：設計時には最大運用温度と最低運用温度がどれくらいか明確にすること。
3. 過電流保護：オーバーロード時でも安全に動作できるよう、安全装置やヒューズなども併せて導入。

使用例	推奨されるモデル	理由
自動車エンジン制御ユニット	金属薄膜抵抗	高精度・低ノイズで信号処理向け。
家電製品（オーブン等）	耐熱型炭素皮膜抵抗	コストパフォーマンス良好で十分な耐久性。

これらの具体的事例から見てもわかるように、私たち自身が直面する課題は多様ですが、一貫して「適材適所」の精神で取り組むことが成功につながります。各種対策方法とともに、それぞれの場合について詳細分析しながら最善策へと結び付けていく姿勢こそが大切です。
