私たちは、過渡特性 コイルの基本とその応用について探求します。電気回路におけるコイルの動作は非常に重要であり、その過渡特性を理解することでさまざまな技術的課題を解決できます。これらのコイルがどのようにエネルギーを蓄えたり放出したりするかを学ぶことは、電子機器や通信システムに不可欠です。
本記事では、過渡特性 コイルの原理や実際の利用例について詳しく解説し、私たちの日常生活にどのように影響を与えているかをご紹介します。さらにこの知識がどれほど多くの業界で役立つかも見ていきます。この魅力的な分野についてもっと知りたいと思いませんか？私たちと一緒に深掘りしてみましょう。
過渡特性 コイルの基本概念
コイルは、電気回路においてエネルギーを蓄積し、放出する重要な要素です。を理解することは、その動作や応用を深く知るための第一歩となります。私たちがコイルを使用する際には、そのインダクタンスや抵抗値が過渡状態にどのように影響を与えるかについて考慮しなければなりません。
まず、過渡特性とは何かを明確にしましょう。これは、コイルが電流の変化に対してどれだけ迅速かつ効率的に反応できるかという特性です。この反応速度は、主に以下の要因によって決まります。
- インダクタンス: コイルの巻数や材料によって異なる。
- 抵抗: 材質や温度によって変化し、エネルギー損失にも影響。
- 供給される電圧: 高い電圧では急激な変化が生じやすい。
過渡現象とその影響

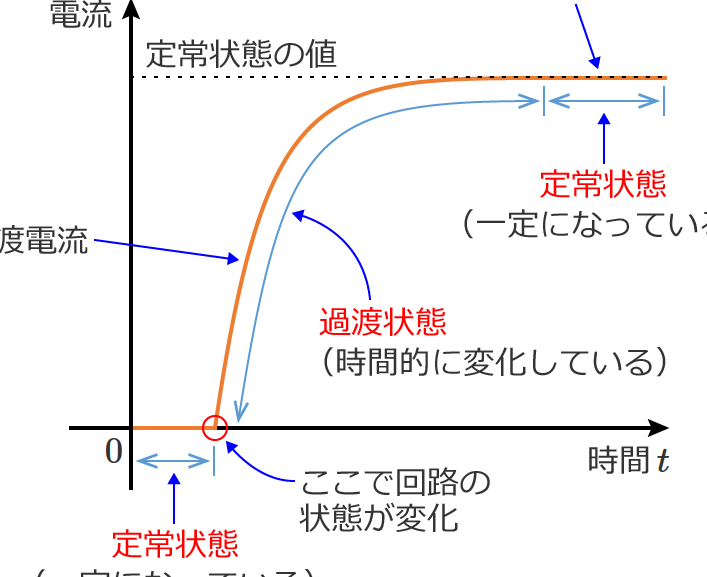

過渡現象は、急激な入力信号（例えばスイッチング）によって引き起こされます。この時、コイル内で発生する自己誘導作用が重要な役割を果たします。この作用は、一時的に電流の流れを妨げたり促進したりします。その結果として、以下のような現象が観察されます。
- 立上り時間: 電流が最大値へ達するまでの時間。
- 立下り時間: 電流が0になるまでの時間。
- オーバーシュート: 最大値を一瞬超える現象。
これらの現象は、多くの場合回路設計者によって考慮されるべき要素であり、それぞれ異なるアプリケーションで異なる意味合いを持っています。たとえば、高周波回路では短い立上り時間が求められる一方で、大型モータードライブでは安定性重視になります。
このように、「過渡特性 コイル」は単なる理論ではなく、多岐にわたる実践的応用にも直結しています。それゆえ、この基本概念について深く学ぶことは不可欠です。我々は次章でこのテーマについてさらに詳しく掘り下げていきます。
コイルの動作原理とその重要性
コイルの動作原理は、主に自己誘導作用と呼ばれる現象によって成り立っています。この作用は、コイル内を流れる電流の変化が、磁場を生成し、その磁場が再び電流に影響を与えるという循環的なプロセスです。過渡特性 コイルにおいて、この動作原理を理解することは非常に重要であり、様々な応用へと繋がります。
具体的には、コイルがどのようにエネルギーを蓄積し放出するかについて考えてみましょう。電流の変化時には以下のようなプロセスが発生します。
- 蓄積段階: 電流が増加すると、それに伴いコイル内で磁場が形成されます。この時点ではエネルギーが蓄積されています。
- 放出段階: 電流が減少すると、形成された磁場によって逆方向の電圧が発生し、このエネルギーを外部回路へ供給します。
このサイクルは、コイルのインダクタンスや抵抗値によって大きく影響されます。特に高いインダクタンスを持つコイルでは、大きなエネルギーを効率よく蓄積できるため、多様なアプリケーションで重要となります。
自己誘導とその効果
自己誘導作用は、過渡状態中に特有の挙動を示します。例えば、高速で変化する信号や急激な負荷変動などの場合には、その反応速度が求められます。この反応速度は次の要因によって決まります：
- インダクタンス値: 高ければ高いほど遅延時間も増加する傾向があります。
- 抵抗値: 抵抗値が大きい場合、エネルギー損失も増えるため注意が必要です。
- 周波数帯域: 高周波数になるほどコイル内部で複雑な現象になります。
これらの要因からわかるように、「過渡特性 コイル」は単なる理論だけではなく、多岐にわたる実際的な問題解決にも関与しています。私たち設計者としても、この知識は製品開発やシステム設計時に欠かせないものとなるでしょう。
過渡特性が影響を与える応用例
過渡特性 コイルは、さまざまな応用分野で重要な役割を果たしています。これらの特性は、コイルがどのようにエネルギーを蓄積し放出するかに密接に関連しており、それによってシステム全体の性能や効率が大きく変わることがあります。以下では、具体的な応用例を見ていきます。
電源回路における利用
電源回路では、過渡特性 コイルを使用して電圧変動を抑えたり、スパイクから保護したりします。この場合、コイルは高いインダクタンスを持つことで急激な電流変化への耐性があります。具体的には：
- リップルフィルター: スイッチング電源や整流回路でリップル成分を低減します。
- サージプロテクション: 瞬間的な過剰電流から他のコンポーネントを保護します。
通信システムへの影響
通信機器でも過渡特性 コイルが不可欠です。信号処理やデータ転送中に発生するノイズや干渉を軽減するため、多くの設計者がこの特性を活用しています。ここで注目すべき点は：
- フィルタリング機能: 特定の周波数帯域のみ通過させることで、不要な信号成分を除去します。
- 信号整形: 信号波形の品質向上にも寄与します。
| アプリケーション | 過渡特性 コイルの役割 |
|---|---|
| リップルフィルター | リップル成分低減による安定化 |
| サージプロテクション | 瞬間的過剰電流から保護 |
| 信号整形 | 波形改善によるデータ転送品質向上 |
以上のように、私たちが設計するシステムには多様な場面で「過渡特性 コイル」が求められています。この知識と理解は、新しい技術開発や既存製品の改良にも役立つでしょう。
コイルにおけるエネルギー損失と最適化
コイルがエネルギーを効果的に蓄積し、放出するためには、その設計と運用においてエネルギー損失を最小限に抑えることが重要です。過渡特性 コイルのエネルギー損失は主に、ヒステリシス損失と渦電流損失から成ります。これらの要素は、コイルの材質や形状、運転条件によって影響を受けるため、最適化が求められます。
ヒステリシス損失
ヒステリシス損失は、磁性材料内部で発生するエネルギーの消費を指します。この現象は磁場が変動する際に材料内で遅れが生じることで起こり、高頻度で変動する場合には特に顕著になります。私たちは以下のような手段でこの損失を軽減できます：
- 高品質な磁性材料: 磁気特性の優れた材料（例えば低ヒステリシス鉄心）を選定。
- 適切な温度管理: 温度上昇による抵抗増加を防ぐため、冷却対策を講じる。
渦電流損失
渦電流損失は導体内で発生する循環電流によって引き起こされるものであり、この現象もまたエネルギー効率に大きく影響します。これを抑えるためには次の方法があります：
- 薄い層構造: 鉄心部分などでは薄い鋼板を使用し、それぞれ絶縁した状態に配置。
- 合金化技術: 特殊な合金材質（例：ニッケル・亜鉛フェライト）によって導体特性向上。
| タイプ | 特徴 | 対策 |
|---|---|---|
| ヒステリシス損失 | 磁場変動時のエネルギー消費 | 高品質な素材選定・温度管理 |
| 渦電流損失 | 導体内の循環電流によるロス | 薄層構造・特殊合金使用 |
これらの最適化手法を通じて、私たちが設計した過渡特性 コイルはより効率的かつ信頼性高く機能します。また、新しい技術や製品開発にも活かされ、その性能向上につながります。このようにして、コイル設計者として私たちは常に効率改善への取り組みが求められるわけです。
実験による過渡特性の測定方法
過渡特性 コイルの性能を正確に評価するためには、実験による測定が不可欠です。これにより、コイルが異なる条件下でどのように応答するかを理解し、その設計や運用における最適化を図ることができます。本セクションでは、過渡特性を測定するための主な方法と手順について詳しく説明します。
1. 測定装置の準備
まずは、測定に必要な装置を整えます。一般的には次のような機器が使用されます：
- オシロスコープ: 電圧や電流の時間変化を可視化します。
- 信号発生器: 入力信号として使用する波形（例：矩形波）を生成します。
- 抵抗負荷: コイルから放出されるエネルギーがどれだけ効率的かを評価します。
これらの機器は高精度である必要があります。我々は、測定前にキャリブレーションを行い、誤差要因となり得る外部環境も考慮しておきます。
2. 実験手順
次に、実際の測定手順について説明します。以下は基本的な流れです：
- セットアップ: コイルと接続した回路全体を構成し、各部品が適切に配置されていることを確認します。
- 初期状態の記録: オシロスコープで静止状態時の電圧・電流値を記録します。
- 信号入力: 信号発生器からコイルへ入力信号（通常は矩形波）を送ります。この時点でオシロスコープも同時に記録開始します。
- データ収集: 過渡応答中の電圧・電流データを取得し、それぞれグラフとしてプロットします。
| ID | 内容 |
|---|---|
| A1 | オシロスコープ設定確認 (サンプリングレート等) |
| A2 | SNR (Signal-to-Noise Ratio) の確認 |
| A3 | Circuit Configuration (回路構成) のチェック |
This process allows us to gather essential data regarding the transient characteristics of the coil, enabling a detailed analysis of its behavior under various conditions.
3. データ分析と結果解釈
K collected data must then be analyzed to extract meaningful insights into the transient characteristics of our coil. We focus on parameters such as rise time, fall time, and overshoot, which are crucial for understanding how quickly and effectively the coil responds to changes in input.
- The waveform shape:, representing voltage or current over time, helps identify any distortions that may arise during operation.
- The damping ratio:, calculated from the overshoot and settling time, indicates how oscillatory the response is, which can impact efficiency.
- The sensitivity to load variations: shows how performance might change with different connected loads.
This detailed analysis not only aids in optimizing our design but also contributes significantly to further advancements in applications where these coils are utilized. By continuously refining our measurement methods and analytical techniques, we ensure that our “過渡特性 コイル” designs meet high standards of performance and reliability.
