私たちは、ib-vbe特性についての深い理解を持つことが、エレクトロニクスや半導体デバイスの設計において不可欠であると考えています。この特性はトランジスタの動作を左右する重要な要素です。この記事では、ib-vbe特性がどのように機能し、実際のアプリケーションにどのように影響するかを詳しく解説します。
具体的には、ib-vbe特性がデバイス性能や効率に与える影響について掘り下げます。また、この知識がどのようにして私たちの日常生活にも関連しているかも探求します。読者の皆さんは、この情報を通じて自らの理解を深めることができるでしょう。
さて、あなたはこの重要な特性についてどれだけ知っていますか？私たちと一緒にさらに詳しい情報を見ていきましょう。
Ib-vbe特性の基本概念
Ib-vbe特性は、トランジスタの動作において重要な役割を果たす基本的な特性です。この特性は、ベース電流（Ib）とベース-エミッタ間の電圧（Vbe）の関係を示します。一般的に、Vbeが一定であれば、Ibはエミッタ電流（Ie）やコレクタ電流（Ic）と密接に関連しています。このように、Ib-vbe特性を理解することで、トランジスタ回路の性能や動作を予測しやすくなります。
Ib-vbe特性の定義と重要性
Ib-vbe特性とは、トランジスタがどのように機能するかを示すものであり、その曲線は通常指数関数的な形状になります。具体的には、
- Vbeが低い場合：小さな基準値以下ではトランジスタはオフ状態。
- Vbeが閾値を超える場合：トランジスタがオンになり、大きな基底電流が流れ始める。
この非線形関係によって、トランジスタはスイッチングデバイスとしても利用されます。私たちは、この特徴から多様なアプリケーションを開発することが可能です。
Ib-vbe特性のグラフ

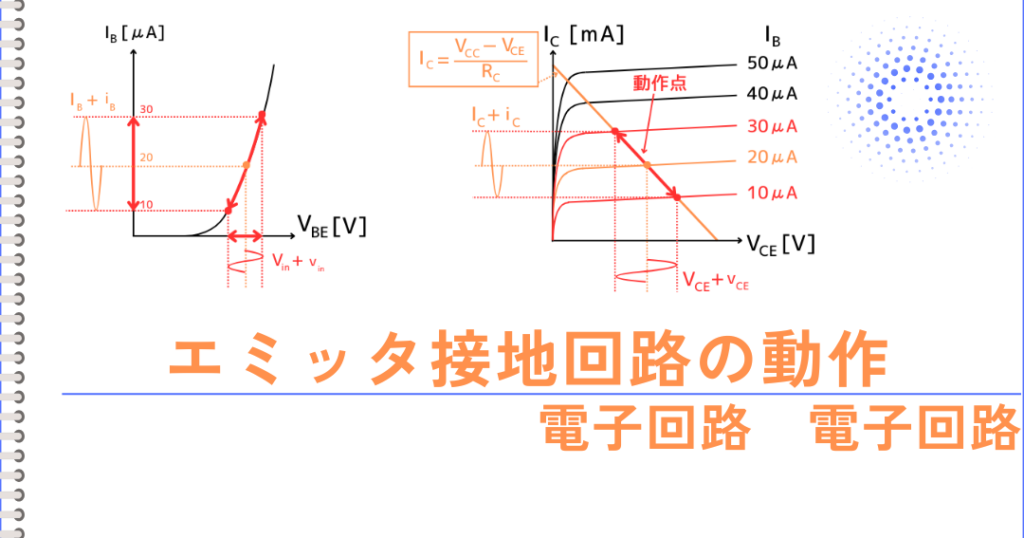

以下の図は、一般的なIb-vbe特性曲線です。この曲線から読み取れる情報には次のようなものがあります：
| Vbe (ボルト) | Ib (マイクロアンペア) |
|---|---|
| 0.5 | 0.1 |
| 0.6 | 1.0 |
| 0.7 | 10.0 |
| 0.8 | 100.0 |
この表からわかるように、Vbeが増加すると、それに伴って基底電流も急激に増加します。このため、小さな変更でも大きな影響を及ぼすことがあります。
Ib-vbe特性と温度依存
さらに重要なのは、温度変化によってこの特性にも影響が出る点です。一般的には、
- 温度が上昇すると：Vbeは約2mV/°C程度減少します。
- このため、高温環境下では慎重に設計する必要があります。
この知識は私たちが安定した回路設計を行う際に不可欠です。
Ib-vbe特性がトランジスタ動作に与える影響
トランジスタの動作において、Ib-vbe特性は非常に重要な影響を与えます。この特性は、ベース電流（Ib）がベース-エミッタ間の電圧（Vbe）によってどのように変化するかを示します。トランジスタが正常に機能するためには、この関係を理解し、適切な設計と応用が求められます。
まず、Ib-vbe特性がトランジスタのスイッチング動作や増幅動作に与える影響について考えてみましょう。具体的には以下の点があります。
- スイッチング特性：Vbeが閾値を超えると、トランジスタは急速にオン状態になり、大きな基底電流が流れることになります。この迅速な変化はデジタル回路などで非常に重要です。
- 増幅特性：アナログ信号処理では、小さな入力信号によるVbeの変化が大きな出力信号につながります。この非線形関係から得られる増幅率は、回路設計者にとって有益です。
次に、この特性が温度依存である点にも注意しなくてはいけません。温度上昇時にはVbeが減少するため、高温環境下では予期せぬ動作を引き起こす可能性があります。そのため、私たちはクリティカルな用途で使用される場合には熱管理対策を講じる必要があります。
さらに、Ib-vbe特性はダイオードとの類似点も持っています。両者とも指数関数的関係に基づいていますので、その知識を活用してトランジスタ動作のモデル化やシミュレーションにも役立ちます。
このように、Ib-vbe特性は単なる指標以上のものであり、それぞれの用途や環境条件によって異なる挙動を示すため、この理解は私たちの日常的な設計業務にも直結しています。次章では、この特性を測定する方法について詳しく見ていきましょう。
Ib-vbe特性の測定方法と実験
Ib-vbe特性の測定は、トランジスタの動作を理解する上で欠かせないプロセスです。我々がこの特性を正確に把握することで、トランジスタ回路の設計や応用において有利な条件を整えることができます。以下では、具体的な測定方法と実験手順について詳述します。
Ib-vbe特性の基本的な測定手法
一般的に、Ib-vbe特性を測定するためには以下の手順を踏む必要があります。
- 試験回路の構成: トランジスタと抵抗器などの受動部品からなる基本的な試験回路を組み立てます。この際、ベース-エミッタ間に電圧源も接続します。
- 電流と電圧の記録: Vbe（ベース-エミッタ間電圧）を段階的に変化させ、その際の基底電流（Ib）を記録します。これによって、各Vbe値に対するIb値が得られます。
- データ収集と解析: 得られたデータはグラフ化し、関係性を視覚化します。通常、このグラフは指数関数的な曲線となります。
温度依存性とその影響評価
Ib-vbe特性は温度にも依存しています。そのため、異なる温度下で同様の実験を行うことが推奨されます。このようなデータ収集によって、高温環境下や低温環境下でのトランジスタ性能への影響も考慮できます。以下は実験時注意すべき点です：
- 恒温槽使用: 温度管理された環境で実験することで、一貫した結果が得られます。
- 複数回測定: 同じ条件下で複数回測定し、その平均値を取ることで精度向上が図れます。
- 異常値除外: 測定結果には必ずばらつきがありますので、不自然なデータポイントは除外しましょう。
Ib-vbe特性について深く理解し、その正確な測定方法及び実験結果から得た知見は、我々の日常的な設計業務において大いに役立ちます。また、この知識は次章「Ib-vbe特性を活用した回路設計のポイント」に進むための基礎ともなるでしょう。これから更なる応用へと進んでいくことになりますので、それぞれのステップをご確認ください。
Ib-vbe特性を活用した回路設計のポイント
Ib-vbe特性を活用した回路設計では、トランジスタの動作を最適化し、信号処理や増幅における性能向上が可能です。この特性を理解することで、設計者はより効率的で信頼性の高い回路を構築できます。以下では、具体的な設計ポイントと推奨される手法について詳しく説明します。
設計時の考慮事項
トランジスタ回路を設計する際には、以下のような要素に注意することが重要です：
- 入力インピーダンスの調整: Ib-vbe特性に基づき、入力インピーダンスを調整することで、高い信号対雑音比（SNR）を達成できます。
- 温度補償: 温度変化によるIb-vbe特性の変動に対応するために、自動温度補償機能を持つ回路設計が求められます。
- 電源電圧の管理: トランジスタが安定して動作できる範囲内で電源電圧を設定し、不必要な飽和状態やカットオフ状態になることを防ぎます。
反転増幅器とその応用例
Ib-vbe特性は反転増幅器など、多くの基本的なアナログ回路でも利用されています。例えば、次のような特徴があります：
- 利得制御: ベース-エミッタ間電圧（Vbe）の微小変化によって出力電流（Ic）が大きく変わるため、小さな入力信号で大きな利得が得られます。
- 線形領域での動作: 適切にバイアスされたトランジスタは、広い範囲で線形応答が期待でき、高品質な信号処理が可能になります。
- 多段接続への対応: 複数段階で接続された場合でも、それぞれの段においてIb-vbe特性によって安定した性能維持が図れます。
これらのポイントからも分かるように、Ib-vbe特性はトランジスタ回路設計において非常に重要です。この知識をもとにした適切なデザイン手法は、新たな技術開発への道筋となりうるでしょう。それでは次章「Ib-vbe特性に関するよくある誤解とその解消方法」に進み、このテーマについてさらに深堀りしていきましょう。
Ib-vbe特性に関するよくある誤解とその解消方法
私たちがIb-vbe特性について議論する際、いくつかの誤解が存在します。これらの誤解は、設計や理解に影響を及ぼす可能性がありますので、一つ一つ明らかにしていきましょう。
誤解1: Ib-vbe特性は一定である
多くの人は、Ib-vbe特性が温度やバイアス条件によって変化しないと考えています。しかし実際には、トランジスタの動作環境に応じてこの特性は大きく変わることがあります。温度上昇に伴うVbeの低下など、環境要因による影響を無視することはできません。この誤解を解消するためには、実際の動作条件下で測定したデータを基に理解を深める必要があります。
誤解2: Ib-vbe特性は全てのトランジスタに同じように適用される
もう一つの一般的な誤解として、すべてのトランジスタが同じIb-vbe特性を持つというものがあります。確かに、多くの場合似たような傾向を示しますが、それぞれのデバイスには独自のパラメータや製造プロセスによるばらつきがあります。このため、一部の高性能トランジスタでは異なる挙動を示すこともあります。設計者は使用するトランジスタごとのデータシートや実験結果を確認し、それぞれについて理解しておかなければなりません。
誤解3: Ibだけを見ると良い設計になると思っている
Ib（ベース電流）のみを見ることで設計が最適化されると考える方もいますが、この見方では不十分です。Ib-vbe特性全体を見ることが重要です。その理由として、出力インピーダンスや周波数応答など他の要素にも大きな影響を与えるからです。回路全体としてどれだけ効率よく機能させられるかを考慮しながら設計することが求められます。
これらの誤解への対処法としては、まず正しい情報源から学ぶこと。そして、自身で手元で測定・検証する経験も非常に重要です。また、高品質な文献や専門家から得た知識も併せて活用すると良いでしょう。こうした取り組みにより、私たちはより効果的な回路設計につながります。
