私たちは、深く掘り下げていきます。C0Gセラミックコンデンサは、その優れた温度特性で知られており、多くの電子機器に不可欠な要素となっています。この技術がどのようにして高性能を実現するのか。そして、具体的にどのような応用があるのでしょうか。
本記事では、C0Gコンデンサの基本的な特徴から始め、さまざまな産業での利用例まで詳しく解説します。私たちがこのテクノロジーを理解することで得られる利点は多岐にわたり、設計者やエンジニアにとって非常に重要です。あなたもC0Gセラミックコンデンサの魅力を発見したいと思いませんか？
温度特性：C0Gの基本的な特性
C0Gは、温度特性において優れた安定性を示す誘電体材料の一つです。具体的には、温度変化による静電容量の変動が非常に小さく、一般的には±30ppm/℃という低い温度係数を持っています。この特性のおかげで、C0Gコンデンサは高精度な電子機器や通信機器などで広く使用されています。さらに、この材料は高い耐圧にも対応しており、長寿命と信頼性を提供します。
C0Gの主要な特性
私たちが注目すべきC0Gの基本的な特性には以下があります。
- 優れた温度安定性: 温度範囲が広くても静電容量がほぼ一定です。
- 低損失: 高周波アプリケーションでも良好な性能を発揮します。
- 高絶縁抵抗: 絶縁抵抗が非常に高いため、高電圧環境でも安心して使用できます。
- 耐湿性: 湿気の影響を受けず、外部環境に強い設計となっています。
これらの特徴から、C0Gコンデンサは高精度な用途だけでなく、自動車や医療機器など多岐にわたる分野で重宝されています。また、その性能維持能力から長期間使用することが期待できるため、多くのエンジニアや設計者から支持されています。
C0G材料の応用分野と利点
C0G材料は、その優れた温度特性により、多くの分野で幅広く応用されています。特に、電子機器や通信機器、自動車産業、医療機器などでは、その高い信頼性と耐久性が求められるため、C0Gコンデンサの需要が増加しています。私たちは、この材料の利点を理解することで、より効果的な設計や選定を行うことが可能となります。
- 高精度な測定機器: C0Gコンデンサは温度変化による静電容量の変動が小さいため、高精度な計測が要求されるアプリケーションに最適です。
- 航空宇宙および自動車産業: 高温環境下でも安定した性能を維持できるため、安全性が重要視されるこれらの分野でも重宝されています。
- 医療機器: 長寿命と高い信頼性から、生体モニタリング装置や診断機器などにも使用されています。
- 通信技術: 高周波数帯域での低損失特性により、高速通信インフラでも利用されています。
これらの応用分野におけるC0G材料の利点は明確です。具体的には、以下のようなメリットがあります。
- 優れた温度安定性: 温度による影響を受けず、一貫したパフォーマンスを提供します。
- 長寿命: 環境ストレスへの耐久力があり、交換頻度を減少させます。
- コスト効率: 高価値な用途にもかかわらず、その性能と長期的なコスト削減から非常に経済的です。
このように、C0G材料はその特性から多岐にわたる分野で活躍しており、私たちの日常生活や産業活動にも深く関わっています。
温度変化がC0Gに与える影響
温度変化はC0Gコンデンサの性能に重要な影響を与えます。特に、私たちが考慮しなければならないのは、温度による静電容量の変動や、それがアプリケーションに及ぼす影響です。このセクションでは、C0G材料が異なる温度条件でどのように振る舞うかを探ります。
静電容量の安定性
C0Gコンデンサは、その優れた温度特性のおかげで、広範囲な温度で静電容量がほとんど変わりません。具体的には、-55℃から+125℃までの環境でも、静電容量の変動率は非常に低いです。この特性は、高精度な測定機器や通信機器など、高い信頼性が求められる分野で非常に重要です。
温度による性能低下
しかしながら、高温または極端な温度変化の場合、一部のC0Gコンデンサでは微小ながらも性能低下が見受けられることがあります。これには以下の要因が関与しています。
- 誘電体損失: 高温時には誘電体損失が増加し、一時的に性能を劣化させる可能性があります。
- 熱膨張: 異なる材料間で熱膨張係数が異なるため、接合部や内部ストレスによって故障するリスクも考慮する必要があります。
温度管理と設計上の考慮事項
そのため、私たちはC0Gコンデンサを選択する際には適切な設計と使用条件を設定することが不可欠です。以下のポイントを特に意識しましょう。
- 運用環境: 使用される環境（例えば、自動車産業など）によって異なる要求事項があります。
- 冷却対策: 高負荷状態では冷却システムを導入し、過熱を防ぐことも重要です。
- 品質管理: 製造プロセス中においても厳格な品質管理を行い、不良品発生率を減少させる必要があります。
このようにして適切な対策を講じることで、高いパフォーマンスと耐久性を維持できるC0Gコンデンサとして活用していくことが可能となります。
C0Gコンデンサの性能評価方法
C0Gコンデンサの性能評価は、さまざまな条件下でその特性を確認するために重要です。私たちは、静電容量の測定や温度特性の検証を通じて、C0Gコンデンサが実際のアプリケーションにおいてどれほど効果的であるかを理解します。このセクションでは、具体的な性能評価方法について詳しく説明します。
静電容量測定
まず最初に、C0Gコンデンサの静電容量を正確に測定することが重要です。これは、高精度なLCRメーターやキャパシタンスメーターを使用して行われます。以下は、測定時に考慮すべきポイントです。
- 周波数依存性: 静電容量は周波数によって変動する可能性があるため、指定された周波数で測定することが必要です。
- 温度管理: 測定環境の温度も影響するため、一貫した条件下で実施することが求められます。
誘電体損失と温度特性テスト
C0Gコンデンサの誘電体損失（DF）も重要な指標となります。この値は、高い信頼性と効率を要求される電子機器には特に注目されます。誘電体損失は通常、高温時にも低い水準で維持されるため、その安定性も試験します。また、次のような手法で温度特性テストを行います：
- 加熱サイクル試験: 一連の加熱と冷却サイクルによって性能変化を観察し、その耐久性を評価します。
- 長時間運転試験: 実際の使用条件下で長時間運転させることで、経年変化や劣化具合を見ることができます。
外部要因による影響分析
C0Gコンデンサは様々な外部要因から影響を受ける場合があります。そのため、それぞれの場合についても評価し適切な対策を講じる必要があります。以下は考慮すべき主要因です：
- 湿度: 高湿度環境では絶縁性能が低下する可能性があり、この点もテスト対象としています。
- 振動・衝撃: 機械的ストレスも寿命や性能に影響与えるので、それらへの耐久力も確認していきます。
には多くの側面がありますが、これら全てが高品質と信頼できる結果につながります。我々はこのプロセス全体を通じて継続的改善と最適化を図り、高い基準を保つ努力しています。
他の誘電体材料との比較分析

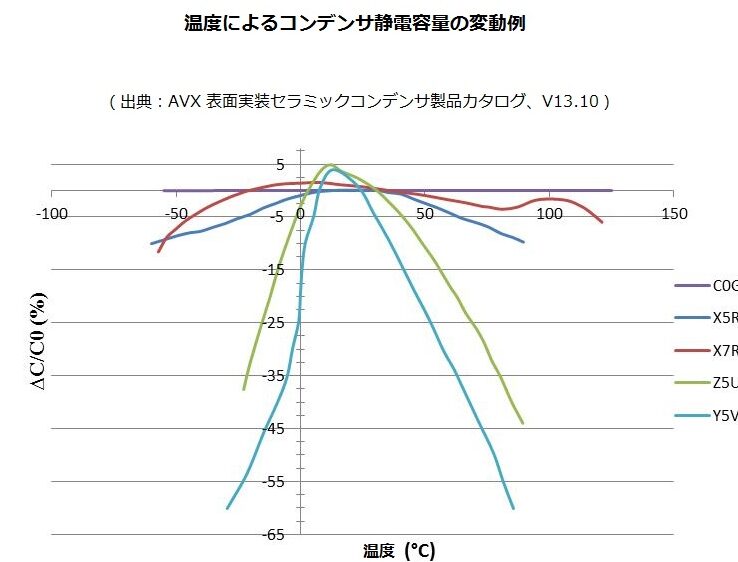

C0Gコンデンサの特性を理解するためには、他の誘電体材料との比較が不可欠です。さまざまな誘電体材料が市場に存在しますが、それぞれの材料は異なる温度特性や性能を持っています。このセクションでは、C0Gコンデンサと一般的な誘電体材料であるX7RおよびY5Vとの比較分析を行います。
C0GとX7Rの比較
X7Rは広く使用されるセラミック誘電体であり、特に高容量のアプリケーションに適しています。しかし、その温度特性にはいくつかの制約があります。以下はC0GとX7Rの主な違いです：
- 静電容量安定性: C0Gは温度変化に対して非常に安定した静電容量を提供しますが、X7Rはより大きな変動があります。
- 耐圧: C0Gコンデンサは高い耐圧特性を持ち、高周波数アプリケーションにも適しています。一方、X7Rは低中周波数向けです。
- 損失係数: C0Gの誘電体損失（DF）は低く、高効率な運用が可能ですが、X7Rの場合、その値は相対的に高くなる傾向があります。
C0GとY5Vの比較
Y5Vもまた広く利用されているセラミック材料ですが、その温度依存性には注意が必要です。C0GとY5Vについて考慮すべき点を以下に示します：
- 温度範囲: Y5Vは-30℃から+85℃まで使用できるものの、その間でも静電容量が大きく変動することがあります。一方で、C0Gはより広い温度範囲内でも優れた性能維持能力を示します。
- 長期安定性: C0Gコンデンサは経年劣化による影響が少なく、高信頼性を誇ります。これに対し、Y5Vでは時間経過によって静電容量が著しく減少することがあります。
