私たちは、ダイオード特性が現代の電子機器において果たす重要な役割について考えてみたいと思います。ダイオードは電流の一方向のみを通す素子であり、その特性は多くの応用に活かされています。このブログでは、ダイオードの基本的な動作原理から具体的な利用例までを解説し、私たちの日常生活にどのように影響を与えているかを探ります。
さらに、ダイオード特性にはさまざまな種類があり、それぞれ異なる用途があります。例えば整流用や発光ダイオード（LED）など、多様性が魅力です。これらについて詳しく見ていくことで、皆さんもこの素晴らしい技術への理解を深めることができるでしょう。では、この興味深い世界へ一緒に足を踏み入れてみませんか？
ダイオード特性の基本的な理解
ダイオードは、電気回路において重要な役割を果たす半導体デバイスであり、その特性を理解することは非常に重要です。ダイオード特性には、主に順方向と逆方向の動作が含まれ、これらの特性によって様々な応用が可能となります。私たちは、この基本的な理解を深めることで、今後の電子回路設計や技術革新に役立てることができます。
順方向特性と逆方向特性
ダイオードの動作は、主に以下の二つの特性によって定義されます。
- 順方向特性: ダイオードが正しい極性で電圧をかけられたときに流れる電流。この状態では、ダイオードは導通し、小さな順方向電圧降下（通常0.6Vから0.7V）があります。
- 逆方向特性: 逆極性で電圧をかけられた場合、この状態ではほとんどの電流が流れず、一部のみ微小な逆漏れ電流が発生します。この状態でも、高い耐圧性能を持っています。

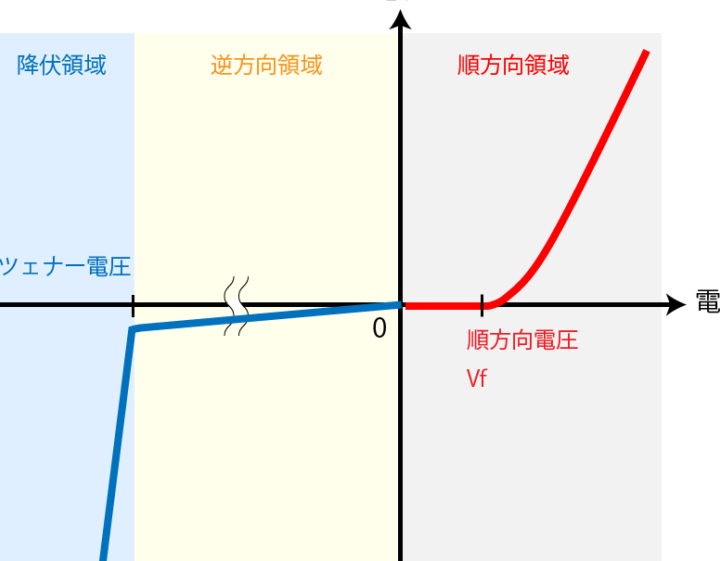

ダイオードのI-V曲線
ダイオードの性能を視覚化するためには、I-V曲線（電流-電圧曲線）が非常に有効です。この曲線は次のようになります：
| 領域 | 説明 |
|---|---|
| 順方向領域 | ダイオードが導通している範囲。 |
| 逆方向領域 | 高い耐圧性能を示し、大部分で無限大近くまで安定した状態。 |
このI-V曲線からもわかるように、ダイオード特性はその利用目的や設計要件によって選択されるべきものです。そのため、多様な用途に対応できるよう、それぞれ異なるタイプや仕様が存在します。私たちは、この知識を基盤としてさらに掘り下げていく必要があります。
ダイオードの種類とその特徴
ダイオードにはさまざまな種類があり、それぞれ異なる特性を持っています。この多様性は、特定の用途に応じた選択肢を提供し、私たちが電子回路設計において必要とする柔軟性を確保します。以下では、主なについて詳しく説明します。
標準ダイオード
標準ダイオードは最も基本的なタイプであり、主に整流用途に使用されます。順方向電圧降下が比較的低く（約0.6V〜0.7V）、逆方向耐圧も高いため、多くの一般的なアプリケーションで広く利用されています。
ゼナーダイオード
ゼナーダイオードは特別なタイプの逆バイアス動作を持ち、一定の逆方向電圧で安定した動作を実現します。この特性から、電圧レギュレーションや過電圧保護に適しています。ゼナーダイオードは通常、高精度かつ低ノイズ環境で使用されることが多いです。
ショットキーダイオード
ショットキーダイオードは非常に高速なスイッチング特性を持っており、そのため高周波回路やスムーズな整流器として重宝されています。順方向電圧降下も低く（約0.2V〜0.4V）、効率的なパフォーマンスが求められる状況で優れています。
| ダイオードの種類 | 特徴 |
|---|---|
| 標準ダイオード | 一般的な整流用途、高い耐圧 |
| ゼナーダイオード | 定常的な逆バイス動作による安定した出力 |
| ショットキーダイオード | 高速スイッチング、小さい順方向電圧降下 |
これら以外にも、多数の特殊目的用ダイオード（例えば光ダイオードやトンネルダイオドなど）が存在します。それぞれの特性理解することで、私たちはより効果的かつ効率的に電子回路設計へ対応できるようになります。また、この知識があることで、新しい技術革新や市場ニーズにも迅速に適応できるでしょう。
ダイオード特性が電子回路に与える影響
ダイオード特性は、電子回路において非常に重要な役割を果たします。私たちが設計する回路の効率や性能は、使用するダイオードの種類とその特性によって大きく影響されます。例えば、整流用途では標準ダイオードが一般的ですが、高速スイッチングが求められる場合にはショットキーダイオードを選ぶことが一般的です。このように、それぞれのダイオード特性を理解し活用することで、より効果的な回路設計が可能となります。
順方向電圧降下とエネルギー損失
順方向電圧降下は、ダイオードが導通状態になる際に生じる抵抗であり、この値が低いほどエネルギー損失も少なくなります。例えば、ショットキーダイオードのように順方向電圧降下が0.2V〜0.4Vと低いものを使用することで、高効率な電源供給や信号処理回路を実現できます。一方で、標準ダイオードの場合は約0.6V〜0.7Vとなるため、大量のトランジスタやICとの組み合わせによって全体の効率に影響を与える可能性があります。
逆バイアス耐圧と信号保護
逆バイアス耐圧は、ダイオードが逆方向でどれだけ高い電圧に耐えられるかを示す指標です。この特性は過電圧から回路を保護する上で不可欠です。ゼナーダイオードなど特殊なタイプでは、この特性のおかげで一定の逆方向電圧で安定した動作が可能になり、多くの場合で安全装置として機能します。また、高精度なレギュレーションにも寄与し、その結果としてシステム全体の信頼性向上につながります。
| ダイオード種類 | 順方向電圧降下 | 逆バイス耐圧 |
|---|---|---|
| 標準ダイオード | 約0.6V〜0.7V | 高い（数百ボルト） |
| ゼナーダイオード | -（常時逆バイス動作） | 中程度（定格値設定可） |
| ショットキーダイオード | 約0.2V〜0.4V | 比較的低め（数十ボルト以上） |
これらの要素から見ても、私たちは適切なダイオード特性を選択することによって電子回路設計における課題解決へとつながることになります。それぞれの特長を踏まえたうえで最適化された設計こそ、新しい技術革新や進化した市場ニーズへの対応力も引き出すでしょう。
実際の応用例とダイオードの役割
私たちの日常生活において、ダイオード特性はさまざまな実際の応用で活かされています。例えば、整流器や電源供給装置などでは、ダイオードが不可欠なコンポーネントとして機能し、交流電流を直流に変換する役割を果たします。また、通信分野では信号の復調やフィルタリングにも使用されており、高速データ伝送を実現するために重要です。
整流回路におけるダイオードの役割
整流回路では、標準的なシリコンダイオードが主に使用されます。このタイプのダイオードは高い逆バイアス耐圧を持ちつつも、順方向電圧降下が比較的高いため、大量の負荷を駆動できる能力があります。具体的には、ACからDCへの変換プロセスでエネルギー損失が少ないよう設計された整流器は、多くの家庭用電化製品で見られます。これによって、安全かつ効率的な電力供給が可能となります。
保護回路と信号処理
ゼナーダイオードは過剰な逆バイアスから回路を守るためによく利用されます。この特性によって、不安定な電圧条件下でも安定した出力を維持できます。さらに、高精度な信号処理技術にも寄与しており、多くの電子機器では必須となっています。これらの用途により、私たちのデジタルライフスタイルは大きく向上しています。
| 用途 | 使用されるダイオードタイプ | 主な特性 |
|---|---|---|
| 整流回路 | 標準シリコンダイオード | 高逆バイアス耐圧、中程度の順方向電圧降下 |
| 保護回路 | ゼナーダイオード | 低逆方向動作時も安定した出力維持可能 |
| 高速信号処理 | ショットキーダイオード | 低順方向電圧降下、高速スイッチング能力 |
このように、それぞれ異なるダイオード特性は多岐にわたる応用例で発揮されており、その選択と配置によって電子機器全体の性能や効率が左右されます。我々は常に新しい技術革新と市場ニーズへの対応策として、この知識を活かす必要があります。
最新技術におけるダイオードの進化
私たちの生活がますますデジタル化する中で、ダイオード特性は新しい技術においても重要な役割を果たしています。最近の進展により、ダイオードは単なる電流制御デバイスから、さまざまな高機能アプリケーションへと進化しています。このセクションでは、最新の技術革新がどのようにダイオードの性能や用途を変えているかについて探ります。
高速スイッチング技術
現在、多くの電子回路には高速スイッチング能力を持つショットキーダイオードが利用されています。このタイプのダイオードは以下の特徴があります：
- 低順方向電圧降下: エネルギー損失を最小限に抑え、高効率な動作が可能です。
- 迅速な応答時間: 高周波数信号処理において必要不可欠です。
これらの特性によって、通信機器やコンピュータハードウェアなどで広く用いられています。特に5G通信やIoTデバイスでは、その優れた性能が活かされており、新しい時代のネットワークインフラとして期待されています。
パワーエレクトロニクスへの応用
パワーエレクトロニクス分野でも、新しいタイプのダイオードが注目されています。例えば、シリコンカーバイド（SiC）やガリウムナイトライド（GaN）などは次世代半導体材料として位置付けられています。これらは以下の利点があります：
- 高温耐性: 過酷な環境条件でも安定した動作が可能です。
- 高効率: 大容量電力変換装置で使用される際に、大幅なエネルギー損失削減につながります。
このような素材を用いたダイオードは、再生可能エネルギーシステムや電気自動車などで急速に普及してきており、それによって持続可能社会への移行にも寄与しています。
| 技術 | 使用されるダイオードタイプ | 主な特性 |
|---|---|---|
| 高速通信 | ショットキーダイオード | 低順方向電圧降下、高速応答時間 |
| パワーエレクトロニクス | SiC/GaN ダイオード | 高温耐性、高効率的動作 |
このように、最新技術によるダイオードの進化は多岐にわたり、その特性によって私たちの日常生活や産業界全体を大きく変える潜在能力があります。今後もさらなる研究開発と市場ニーズへの対応策として、この知識を活用し続けることが求められています。
