私たちは、バルブ 流量特性の重要性を理解しその応用方法を探求することで、流体制御システムの効率を向上させることができます。バルブはさまざまな産業で使用されており、流量特性によりプロセスの安定性や性能が大きく影響されます。この知識を活用することで、最適なシステム設計や運用が可能になります。
本記事では、バルブ 流量特性の基本的な概念から、その具体的な応用方法までを解説します。流量特性曲線の読み方や選定基準についても触れながら、実際のケーススタディーも紹介します。これによって、皆さんが自分たちのニーズに合ったバルブ選びに役立つ情報を提供したいと考えています。
さて皆さんは、自分たちのシステムに最適なバルブをどのように見つけるのでしょうか？この問いについて一緒に考えてみませんか？
バルブ 流量特性とは何か
バルブの流量特性は、流体がバルブを通過する際の流量とその開度との関係を示す重要な指標です。この特性は、特定の条件下でバルブがどれだけ効率的に流体を制御できるかを理解するために必要不可欠です。私たちが扱う様々な産業や用途において、正確な流量制御はプロセスの安定性や効率性に直結します。

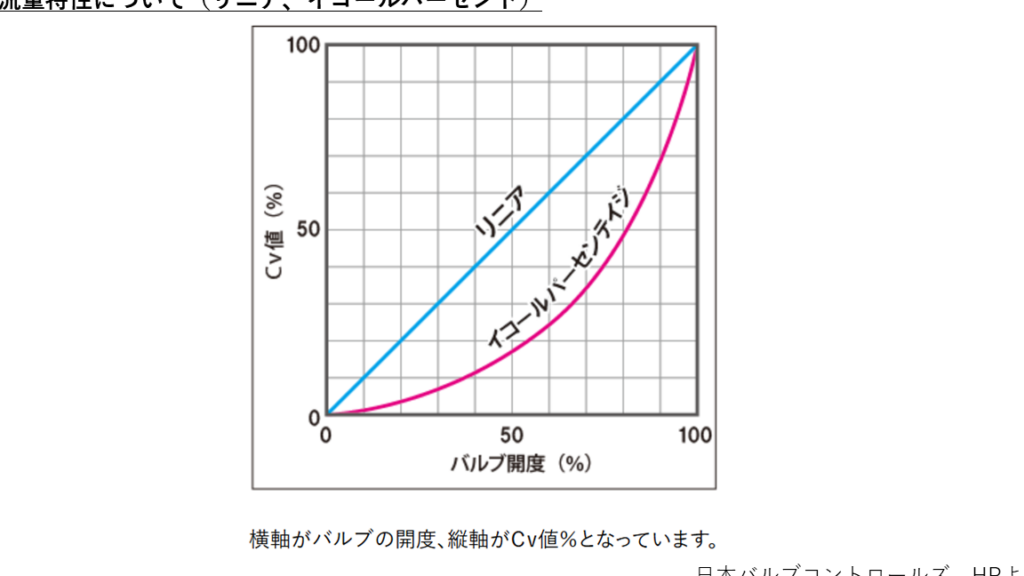

バルブの流量特性には主に以下の3つがあります。
- 線形特性: 流量と開度が比例関係にある特性で、均等な制御が可能です。
- 等百分比特性: 開度が進むにつれて流量増加率が変化する特徴を持ち、多くの場合、高速応答を必要とするシステムで使用されます。
- 平坦特性: 特定の開度範囲内で比較的一定の流量を維持し、精密な調整が求められる場面で重宝されます。
これらの各種バルブの流量特性は、その設計や用途によって異なるため、適切な選択が求められます。例えば、一般的な配管システムでは線形特性を持つバルブが好まれることがあります。一方、高精度な制御が不可欠な化学プロセスでは等百分比または平坦特性を持つものが選ばれることもあります。このように、私たちは目的や条件に応じて最適なバルブを選ぶことで、全体的な工程効率や安全性を高めることが可能となります。
流量特性の測定方法とその重要性
流量特性の測定は、バルブが効率的に流体を制御できるかどうかを判断するための重要なプロセスです。この測定方法は、バルブの性能を評価し、適切な選択を行う上で不可欠です。正確に流量特性を把握することで、私たちはシステム全体の安定性や効率性を向上させることができます。
流量特性の測定方法
流量特性を正確に測定するには、以下のようないくつかの方法があります。
- 実験室での試験: 特殊な設備を使用して一定条件下でバルブの開度と流量との関係を記録します。
- オンラインモニタリング: 実際の運用環境でデータロガーやセンサーを使用してリアルタイムで流量情報を収集します。
- 数値解析: コンピュータシミュレーションによって理論的なモデルから流量特性を導き出す手法です。
これらの方法はそれぞれ利点と欠点がありますが、目的に応じて組み合わせて活用することも可能です。
測定結果が重要な理由
適切なバルブ選びには、その流量特性だけではなく、その測定結果にも注目する必要があります。具体的には次のような理由から、測定結果は非常に重要です。
- 精度向上: 正確なデータによって運用中の誤差や問題点を事前に予見し、対策が可能になります。
- コスト削減: 適切なバルブ選択が運転コストやエネルギー消費につながり、大幅な経済効果が期待できます。
- 安全性確保: 流体制御が不十分だと危険要因につながるため、安全基準に合致した設計・運用が求められます。
これら全てについて考慮すると、「バルブ 流量特性」の理解とその測定は単なるデータ取得以上に、多くの場合ビジネスやプロセス全体への影響力があります。
様々なバルブの流量特性の比較
バルブの種類によって流量特性は大きく異なります。私たちは、これらの特性を比較することで、具体的な用途に適したバルブを選定することが可能になります。ここでは、一般的なバルブタイプの流量特性について詳しく見ていきましょう。
主要なバルブタイプとその特徴
以下に示すのは、代表的なバルブの種類とその流量特性です。
| バルブタイプ | 流量特性 | 主な用途 |
|---|---|---|
| ボールバルブ | 直線的で安定した流れ | 配管系統での迅速な開閉が必要 液体や気体の制御にも対応可能 |
| ゲートバルブ | 全開・全閉状態のみで使用されることが多い | 水道や冷却システムなど、大流量が求められる場面に最適 |
| グローブバルブ | 優れた流量調整能力を持つが圧力損失も大きい傾向あり | PVCパイプラインなどで微細調整が必要な場合に使用されることが多い |
| チェックバルブ | 逆流防止機能を持ち、通常は自動操作されるため手動制御なしでも機能する。 | Pump systems where backflow prevention is critical. |
各種バルブの利点と欠点比較
それぞれのバルブには独自の利点と欠点があります。我々はこれらを考慮することで、より効果的に「バル ブ 流量特性」を活用できます。
- [ボールバルブ]: 開閉速度が早く、低圧損ですが、高圧下では不向き。
- [ゲートバルブ]: 大口径配管で効率よく使用できる一方で、中間調整には不向きです。
- [グローブバルブ]: 微調整には最適ですが、高負荷時には高いエネルギー消費につながります。
- [チェック バル ブ]: 自動操作によってメンテナンス頻度が低くなる反面、一部環境では詰まりやすいという課題があります。
BALV 流量特性を深く理解し、それぞれのメリット・デメリットを把握することで、自分たちのニーズに最も合った製品選択につながります。このようにして我々は効率的かつ安全なシステム構築へ近づいて行けるでしょう。
実際の応用例に見る流量特性の活用
私たちは、バルブの流量特性を実際の応用例に照らし合わせることで、その重要性をより深く理解することができます。具体的なケーススタディを通じて、どのようにしてバルブの流量特性がシステム全体のパフォーマンスに寄与しているかを見ていきましょう。
産業用途における流量特性
- 化学プラント
- 化学プロセスで使用されるバルブは、正確な流量制御が求められます。グローブバルブなどは微調整が可能であり、反応速度や生成物の品質向上につながります。
- 水処理施設
- 水処理では、ボールバルブとゲートバルブが頻繁に使われます。大規模な流れを効率良く管理できるため、水質管理や供給安定化に寄与します。
- HVACシステム
- 空調システムでは、適切な温度維持のためにダンパーバルブや特定の種類のボールバルブが選ばれることがあります。これによってエネルギー消費を抑えることができ、高効率な運用が可能になります。
流量特性によるコスト削減
- バルブ選択によって圧力損失を最小限に抑えれば、省エネルギー効果も期待できます。具体的には、適切な配管設計と組み合わせることで長期的にはコスト削減につながります。
- また、自動操作機能付きチェックバルブはメンテナンス頻度を低下させるため、人件費やダウンタイムの削減にも寄与します。
ケーススタディ：食品加工業
食品加工業界では、安全性と衛生面への配慮から、高品質な素材と精密な制御技術が求められます。この分野では主に以下のような流量特性が活用されています：
- 優れた密閉性能: 食品製造ラインで使用されるボールバルブは、不純物混入防止及び清掃容易さから重宝されています。
- 高い耐腐食性: 特殊合金製または樹脂製のゲートバルブは、酸類や塩類など厳しい環境条件でも安定した性能を発揮します。
このように、各業界ごとのニーズに応じて「バル ブ 流量特性」を最大限活用することで、生産効率や安全基準を満たすだけでなく、市場競争力も強化しています。
流量制御における最適なバルブ選び
流量制御において最適なバルブを選ぶことは、システムの効率やパフォーマンスを大きく左右します。私たちは、プロセスのニーズに応じて正しいバルブの種類とモデルを選定することで、流量特性が最大限に活かされるよう努めなければなりません。ここでは、具体的な選択基準とともに、さまざまな場面で求められる流量特性について考察していきます。
選択基準
- 流体の種類: 流体が液体か気体かによって、必要となるバルブの設計や機能が異なります。例えば、高温・高圧条件下で使用する場合には、その耐久性が重要です。
- 開閉速度: バルブのレスポンス時間も重要です。急速に開閉できるバルブは、迅速な流量調整が可能になり、生産効率を向上させます。
- 密閉性能: 密閉性能が優れたバルブは、不純物混入防止や漏れ防止につながります。この点は特に食品業界や化学プラントなどで重視されます。
主要なバルブタイプ
以下は、一般的に使用されるバルブタイプとその特徴です：
| バルブタイプ | 特徴 |
|---|---|
| ボールバルブ | 開閉が? |
| 速であり、大口径の制御にも対応可能 | |
| グローブバルブ | 微調整が容易で精密制御に適している |
| ゲートバルブ | 大流量を扱う際に効果的 |
これらの情報を踏まえつつ、自社の要求する「バル ブ 流量特性」に合った最適なモデルを見極めることが重要です。また、新しい技術進展によって自動化されたシステムも増えており、それに伴い選定基準も変わっています。
ケーススタディ：製造業
製造業では、生産ライン全般で多様な流量制御ニーズがあります。例えば、自動車生産では溶接工程や塗装工程など、それぞれ異なる要件があります。このため、
- 可変式ダンパーバルブ: 空気圧縮機との連携によってエネルギー消費を抑える役割を果たす。
- 電動ボールバルブ: 精密制御によって材料供給ラインへの影響を最小限に抑える。
このように、それぞれの現場ごとに最適化された「バル ブ 流量特性」を持つことで、生産効率だけでなくコスト削減にも寄与しています。
