トランジスタの動作を理解するために欠かせないのがvbe-ic特性です。この特性はトランジスタの基準点であり、私たちが設計や解析を行う際に重要な役割を果たします。この記事ではvbe-ic特性の基本概念とその応用について詳しく解説していきます。
私たちはこの知識が電子回路設計だけでなくさまざまな技術分野でも活用されることを実感しています。具体的にはどのようにしてvbe-ic特性を利用できるのでしょうか。これから一緒に探っていくことで新しい視点やアイデアが得られるはずです。あなたもこの魅力的なテーマに興味がありますよね？
Vbe-ic特性の基本概念
Vbe-ic特性は、トランジスタの動作における基本的な要素です。この特性は、ベース-エミッタ間の電圧（Vbe）とコレクタ電流（Ic）の関係を示し、トランジスタがどのように動作するかを理解するために不可欠です。私たちは、この特性を通じてトランジスタのバイアス設定や増幅動作について深く掘り下げていくことができます。
VbeとIcの関係
Vbe-ic特性は、主に以下のような現象によって特徴づけられます：
- 指数関数的な依存関係: Vbeが上昇すると、Icも指数関数的に増加します。これはダイオードのI-V特性にも似ています。
- 閾値電圧: トランジスタが導通状態になるためには、一定以上のVbeが必要であり、この閾値は通常約0.7V程度です。
- 温度依存性: Vbeは温度によって変化し、高温では低下する傾向があります。これを考慮することで、設計者は回路性能を最適化できます。
このような基本概念を押さえることで、私たちは様々な応用やデザインへの応用が可能になります。次に、この特性を測定する方法について詳しく見ていきましょう。
Vbe-ic特性の測定方法
私たちがVbe-ic特性を正確に理解するためには、この特性を測定する方法を知ることが重要です。測定手法は、トランジスタの動作を評価し、その性能を最適化するための基礎となります。ここでは、一般的な測定プロセスと必要な機器について詳しく説明します。
測定に必要な機器
Vbe-ic特性の測定には、以下の機器が通常使用されます：
- 電圧源: Vbeを制御しながら調整するために使用します。
- 抵抗計: Icの値を正確に計算するために利用されます。
- オシロスコープ: 波形や信号変化を視覚的に確認できます。
- マルチメーター: 電圧と電流の同時測定が可能です。
これらの機器によって、私たちは実際のデータを取得し、トランジスタの動作状態を詳細に分析できます。
測定手順
Vbe-ic特性を測定する際は、以下のステップで進めることが推奨されます：
- 回路構成:
まず、適切な回路構成でトランジスタテスト環境を設定します。ベース端子には電圧源が接続され、コレクタ端子には負荷抵抗があります。
- Vbeの調整:
電圧源から供給されるVbe（ベース・エミッタ間電圧）を徐々に増加させていきます。このとき、各段階でIc（コレクタ電流）の値も記録します。
- データ収集:
各設定ごとのIc値も同時に記録し、それぞれ対応するVbeと共にグラフとしてプロットします。このプロセスによって得られるデータは非常に重要です。
- 解析:
最後に収集したデータからグラフ化された結果を見ることで、指数関数的な関係や閾値電圧など重要な特性が明確になります。これによって設計者はトランジスタ動作について深く理解できるようになります。
このような一連の手順によって私たちはVbe-ic特性を正確かつ効率的に測定でき、その結果は将来的な回路設計や応用研究にも大いに役立つでしょう。次章では、この特性がどのようなアプリケーションで活用されているかについて探求していきます。
アプリケーションにおけるVbe-ic特性の利用
私たちがVbe-ic特性を応用する際、その利用方法は多岐にわたります。トランジスタの動作を理解し、最適化することによって、様々な電子機器や回路設計において重要な役割を果たします。この特性は、増幅回路からスイッチング素子まで、多くのアプリケーションで活用されています。
増幅器への応用
Vbe-ic特性は、主に増幅器設計においてその真価を発揮します。例えば、オペアンプやバイポーラトランジスタの増幅段では、この特性を利用してゲインを調整できます。具体的には、
- 入力信号の変化に対する出力信号の変動を制御
- 周波数応答や線形性を改善
これらはすべてVbeとIcの関係によって決定されます。
スイッチングアプリケーション
また、スイッチング素子として使用される場合にもVbe-ic特性が重要です。デジタル回路やパワートランジスタなどでは、以下の点でこの特性が活かされます：
- オン/オフ状態の制御: VbeによるIcの急激な変化が必要。
- 効率的なエネルギー管理: 適切なVbe設定で消費電力を抑える。
これにより、高効率かつ高性能なスイッチング回路が実現します。
| アプリケーション | 主な効果 |
|---|---|
| 増幅器 | ゲイン調整と周波数応答改善 |
| スイッチング素子 | エネルギー効率向上と性能向上 |
温度補償への利用
さらに、Vbe-ic特性は温度補償回路にも使用されます。温度変化によって引き起こされるトランジスタ特性のばらつきを抑えるためには、この特性分析が不可欠です。具体的には、
- 熱安定化: Vbeが温度依存であるため、その影響を相殺する設計
- 精密機器への適用: 精度が求められるセンサーなどで活躍
このようにして、さまざまな環境条件下でも安定した動作が可能になります。
私たちはこのように多様な用途においてVbe-ic特性を活用し、それぞれ異なるニーズへ対応しています。その結果として得られる性能向上や効率的運用は、新しい技術革新につながっています。この先もさらなる研究開発が期待できる領域です。
VbeとIcの関係について
私たちがVbe-ic特性を理解する際、特に重要なのはVbe（ベース-エミッタ間電圧）とIc（コレクタ電流）の関係です。この関係は、トランジスタの動作を直接的に示すものであり、増幅器やスイッチング回路の設計において欠かせない要素となります。具体的には、Vbeの変化がどのようにIcに影響を及ぼすかを分析することで、トランジスタの動作点や性能を最適化できます。
VbeとIcの基本的な関係
Vbe-ic特性は、一般的に次のような式で表されます：
[ I_c = I_s left( e^{frac{V_{be}}{V_T}} – 1 right) ]
ここで、I_sは逆飽和電流、( V_T ) は熱起電力です。この式からわかるように、Vbeが増加するとIcも指数的に増加します。このため、小さな入力信号でも大きな出力信号へと変換できる特性があります。
また、この関係は以下のポイントにも注目されます：
- 非線形性: VbeとIcとの間には明らかな非線形性が存在し、この特性を理解することが重要です。
- バイアス設定: 適切なバイアス設定によってトランジスタ操作範囲を制御し、高効率で安定した動作が可能になります。
温度依存性
さらに、この関係は温度にも敏感です。温度上昇によって材料内部のキャリア濃度が変化し、その結果としてI_sも変わります。そのため、高温環境下ではIcが急激に増加するリスクがあります。この現象について考慮した設計や補償回路が必要不可欠です。
このようにして私たちは、VbeとIcの関係を深く理解し、それぞれ異なる条件下で発揮される特性について詳細な分析を行うことで、高性能な電子機器や回路設計への応用につながっています。
回路設計における重要性
は、Vbe-ic特性が電子回路の性能を大きく左右することに起因します。トランジスタを用いた回路では、特に増幅器やスイッチング回路の設計において、この特性を理解し活用することが不可欠です。例えば、VbeとIcの関係を適切に考慮することで、要求される動作範囲や効率的なバイアス設定が可能になります。このような知識は、回路全体の安定性や信号処理能力にも寄与します。
Vbe-ic特性による影響
Vbe-ic特性は以下のような面で回路設計に影響を及ぼします：

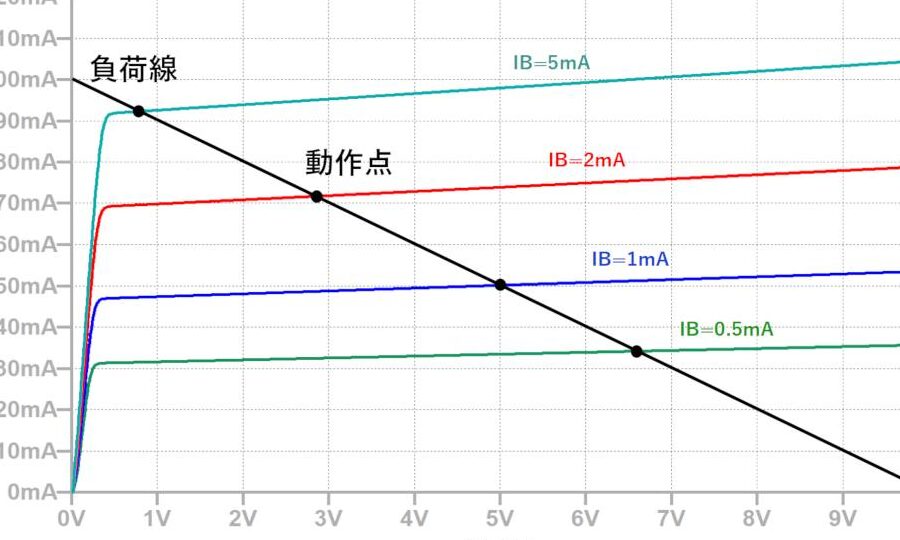

- 動作点の最適化: VbeとIcとの関係を利用して、トランジスタの動作点（Q点）を正確に調整できます。これによって、各種条件下での性能維持が実現されます。
- 温度管理: 温度変化によってI_sが変わるため、高温環境下でのIc急増リスクへの対策として補償技術が必要です。この観点からもVbe-ic特性は重要となります。
設計上の留意事項
さらに、私たちが考慮すべき設計上のポイントには以下があります：
- 非線形応答: VbeとIc間には明確な非線形応答があります。これを理解しないまま設計すると、予期せぬ挙動につながる可能性があります。
- フィードバックループ: フィードバック技術を用いることでトランジスタによる振幅制御や安定化が図れます。この際にもVbe-ic特性は基礎データとして役立ちます。
- シミュレーションツール: 設計初期段階でシミュレーションツールを活用し、Vbe-ic特性を反映したモデル解析を行うことも効果的です。
このようにして私たちは、Vbe-ic特性について深く掘り下げ、その知識を駆使して高性能かつ信頼できる電子機器や回路設計へとつなげていくことが求められています。
