私たちは、RG316特性が持つ優れたパフォーマンスと多様な用途について深く掘り下げていきます。このケーブルは、特に高周波数の信号伝送において、その特性が大変重要です。RF通信や無線機器での利用が進む中で、RG316は欠かせない存在となっています。
この記事では、RG316特性を中心に、その具体的な利点や使用例を詳しく解説します。また、このケーブルがどのようにして信号品質を向上させるのかも探っていきます。私たちと一緒にこの技術的な旅へ出かけましょう。
あなたはRG316ケーブルの性能について知りたいと思いませんか？その魅力と機能を理解することで、より良い選択ができるでしょう。
RG316特性の基本情報
RG316は、高性能な同軸ケーブルであり、特に通信や信号伝送の分野で広く使用されています。このケーブルの特徴的な要素は、優れた絶縁体と導体材料から成り立っており、これにより高い耐熱性と柔軟性を実現しています。私たちは、このセクションでRG316特性について詳しく解説し、その基本情報を明らかにします。
主な特性
- 周波数範囲: RG316は、最大6GHzまでの周波数帯域をサポートしており、多様な通信ニーズに応えることができます。
- インピーダンス: 標準の50Ωまたは75Ωのインピーダンスオプションがあり、これにより異なる用途に適した選択が可能です。
- 損失特性: 低損失設計により、長距離伝送でも信号劣化が少なく、高品質な信号伝達が確保されます。
このように、RG316特性は非常に多様であり、それぞれの仕様によって異なる利点を提供します。また、その耐久性と柔軟性から、多くの業界で重宝されています。次章では、このケーブルの構造と材質についてさらに詳しく見ていきましょう。

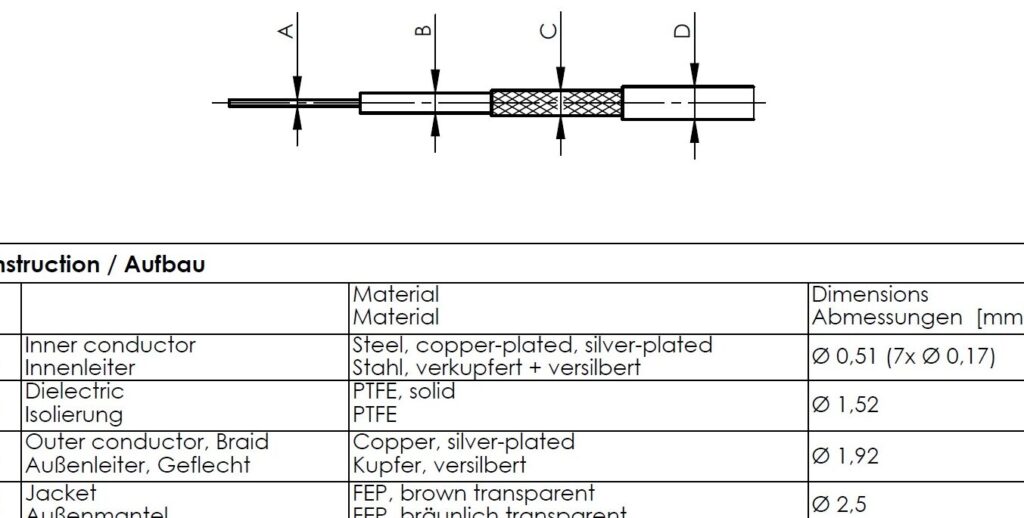

RG316ケーブルの構造と材質
RG316ケーブルは、その性能を最大限に引き出すために特別な設計と素材が使用されています。まず、導体部分には高品質な銅が採用されており、これにより優れた電気伝導性を実現しています。また、この導体は通常、細いワイヤーで構成されており、柔軟性も兼ね備えています。この特性により、狭いスペースでの取り扱いや配線が容易になります。
次に絶縁体ですが、RG316ではポリテトラフルオロエチレン（PTFE）が使用されています。この材料は非常に耐熱性が高く、広範囲な温度条件下でも安定した性能を発揮します。さらに、この絶縁体は信号損失を最小限に抑える効果もあり、高周波数帯域での使用にも適しています。
### ケーブルの外部構造
外部にはシールド層が施されており、このシールドは主に編組された銅線から構成されています。これによって外部からの干渉を防ぎますので、高品質な信号伝送が可能になります。また、外装材には耐候性や耐薬品性のあるPVC（ポリ塩化ビニル）が使われることが一般的です。このような多重構造によってRG316ケーブルは過酷な環境でも優れたパフォーマンスを維持することができます。
### RG316ケーブルの特徴まとめ
以下の表ではRG316ケーブルの主要な構造要素とそれぞれの役割についてまとめました。
| 要素 | 材質 | 役割 |
|---|---|---|
| 導体 | 銅 | 電気伝導性を提供し、高速データ転送を実現。 |
| 絶縁体 | PTFE | 高温環境下でも信号損失を低減。 |
| シールド層 | 編組銅線 | 外部干渉から信号を保護。 |
| 外装材 | PVC | 耐候性や耐薬品性による保護。 |
このようにRG316ケーブルは、その特殊な素材と巧妙な設計によって、多岐にわたる用途で強力かつ安定した性能を発揮することができるため、多くの業界で重宝されています。次章では、このケーブルがどのような用途や業界で活用されているかについて詳しく見ていきましょう。
使用される主な用途と業界
RG316ケーブルは、その特性を活かして多くの業界で幅広く使用されています。特に、高周波数帯域での優れた信号伝送能力や耐熱性が求められる環境に適しており、次のような用途が存在します。
通信分野
- 無線通信機器：RG316は、無線通信機器において高いパフォーマンスを発揮し、基地局やアンテナとの接続によく利用されます。
- 衛星通信：高周波数信号の伝送が可能なため、衛星通信システムでも重要な役割を担っています。
医療機器
- 診断装置：医療用機器では、高精度かつ安定したデータ転送が求められるため、RG316ケーブルがよく採用されます。
- 生体信号モニタリング：心電図（ECG）や脳波（EEG）など、生体信号をリアルタイムで伝送する際にもこのケーブルが活躍しています。
航空宇宙産業
- 航空機内部配線：航空機内の通信や制御系統において、軽量でありながら耐久性のあるRG316ケーブルは理想的です。
- 宇宙探査ミッション：過酷な環境下でも確実に動作するため、多様な宇宙関連プロジェクトでも使用されています。
以下の表では、RG316ケーブルが具体的にどのような用途で利用されているかについてまとめました。
| 業界 | 主な用途 |
|---|---|
| 通信分野 | 無線通信機器・衛星通信システム |
| 医療機器 | 診断装置・生体信号モニタリング |
| 航空宇宙産業 | 航空機内部配線・宇宙探査ミッション |
このように、多岐にわたる用途と業界で重宝されるRG316ケーブルは、その卓越した特性のおかげで私たちの日常生活や高度な技術開発にも寄与しています。次章では、このケーブルの性能比較と利点について詳しく見ていきましょう。
RG316の性能比較と利点
RG316ケーブルは、その特性から多くの場面で優れた性能を発揮します。ここでは、他の同種ケーブルとの性能比較を行い、RG316が持つ具体的な利点について詳しく説明します。
性能比較
当社は、一般的に使用される同様のケーブルとRG316の主要な特性を比較しました。これにより、ユーザーが選択する際の参考となる情報を提供します。
| ケーブルタイプ | 最大周波数帯域 (GHz) | 減衰量 (dB/100m) | 耐熱温度 (°C) |
|---|---|---|---|
| RG316 | 6.0 | 70 | -40 to +80 |
| RG174 | 3.0 | 85 | -40 to +60 |
| LMR-100 | 5.8 | 65 | -40 to +85 |
この表からもわかるように、RG316は高周波数帯域での信号伝送能力が非常に優れており、他のケーブルと比べても減衰量が少なく、高い耐熱温度を誇ります。このため、多様な用途で安定したパフォーマンスを提供できます。
利点
- 高い柔軟性
RG316は軽量かつ柔軟性があり、狭いスペースでも簡単に配線できるため、取り扱いやすさがあります。
- 優れた絶縁性
このケーブルは、外部ノイズから信号を保護するための優れた絶縁体を使用しており、高品質なデータ転送が可能です。
- 広範囲な適用性
通信分野や医療機器など、多くの業界で利用されていることから、その汎用性は非常に高いと言えます。また、航空宇宙産業でも採用されていることからも、その信頼性と性能が証明されています。
このように、RG316はその卓越した特性と利点によって、多岐にわたる用途で重宝されています。次章では、このケーブル取り扱い時の注意点やメンテナンス方法について詳しく見ていきましょう。
取り扱い時の注意点とメンテナンス方法
RG316ケーブルは、その特性と利点から多くの用途で利用されていますが、正しい取り扱いや定期的なメンテナンスを行うことで、その性能を最大限に引き出すことが可能です。以下では、このケーブルの取り扱い時の注意点と、適切なメンテナンス方法について詳しく説明します。
取り扱い時の注意点
RG316ケーブルを使用する際には、いくつかの重要なポイントに留意する必要があります。これらのポイントを守ることで、長期間にわたり安定したパフォーマンスを維持できます。
- 過度な曲げやねじりを避ける: ケーブルは柔軟性がありますが、無理に曲げたりねじったりすると内部構造が損傷し、信号伝送に悪影響を及ぼす可能性があります。
- 高温環境での使用: RG316は耐熱温度が-40°Cから+80°Cですが、それ以上になる環境では劣化する恐れがあります。特に直接日光や高温機器近くでの使用には注意が必要です。
- 湿気や水分から保護: 水分や湿気によって絶縁体が劣化し、信号品質が低下することがあります。そのため、防水処理なども考慮して設置場所を選びましょう。
メンテナンス方法
定期的なメンテナンスは、RG316ケーブルの性能維持に非常に重要です。以下は基本的なメンテナンス手順です。
- 定期チェック: ケーブル表面や接続部に亀裂や摩耗がないか確認しましょう。不具合を早期発見することで、大きな問題になる前に対処できます。
- 清掃: 汚れや埃が付着している場合は、乾いた布で優しく拭き取ります。化学薬品や強力な洗剤は避けてください。
- 接続部の確認: 接続部分も定期的に確認し、不具合（緩みや腐食）があれば適切な工具で締め直すか交換します。
Kabels like the RG316 require care, but with proper handling and maintenance, they can provide excellent performance over time. We encourage you to implement these practices to ensure that your RG316 cables function optimally in all applications.
