Ic-vce特性の分析とその応用方法について

私たちは、ic-vce特性の分析とその応用方法に焦点を当てることで、半導体デバイスの性能向上に寄与したいと考えています。この特性はトランジスタなどの電子部品において重要な役割を果たし、回路設計や信号処理に不可欠です。この記事では、ic-vce特性がどのように機能し、その理解が技術革新につながるかを探求します。

さらに、ic-vce特性を活用する具体的な方法についても詳しく説明します。私たちが提案する実践的なアプローチは業界で注目されており、新しいアイデアや改善策を提供できる可能性があります。この知識を深めることで、皆さんも自分自身のプロジェクトに役立てられるでしょう。これまで知らなかったことが明らかになる準備はできていますか?

Ic-vce特性の基本概念と重要性

Ic-vce特性は、トランジスタの動作を理解する上で非常に重要な要素です。この特性は、コレクタ電流(Ic)とコレクタ-エミッタ間電圧(Vce)の関係を示しており、トランジスタがどのように動作するかを分析するための基本的な指標となります。私たちが回路設計やトランジスタ選定を行う際には、この特性を正確に把握し、それに基づいて判断することが必要です。

Ic-vce特性のグラフとその意味

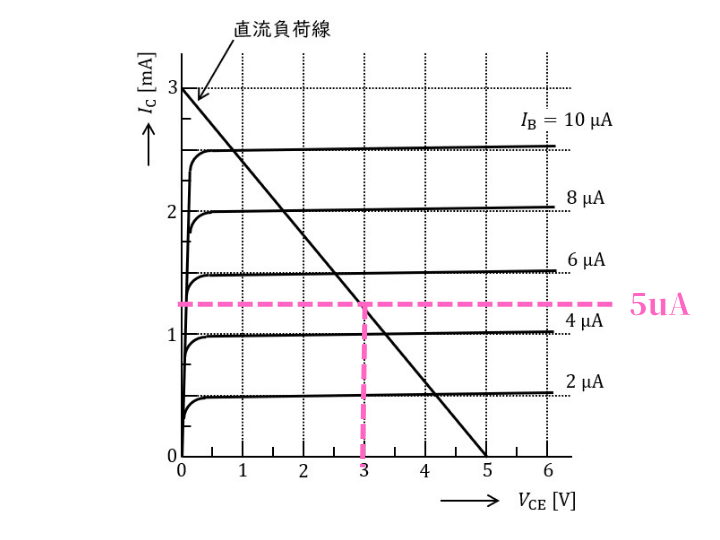

Ic-vce特性は通常、グラフとして表現されます。このグラフでは、横軸にVce、縦軸にIcがプロットされ、異なるベース電流(Ib)に対して複数の曲線が描かれます。以下は、このグラフから読み取れる主な情報です。

  • 動作領域: トランジスタがアクティブモードで機能する範囲。
  • 飽和領域: コレクタ電流が最大になるまでVceが減少した状態。
  • カットオフ領域: Vbeが閾値未満の場合、トランジスタはオフになりIcはゼロになる。

これらの領域を理解することで、私たちはより効果的な回路設計や最適化を行うことができます。

Ic-vce特性の重要性

この特性は多くの理由から重要視されています:

  1. 効率的な回路設計: トランジスタの性能を最大限引き出すためには、そのIc-vce特性を考慮した設計が不可欠です。
  2. 信号処理能力: 正確なIc-vce関係によって、高品質で安定した信号処理が可能になります。
  3. 熱管理: IcとVceとの相互作用によって発生する熱量も把握できるため、安全な運用条件下で使用できます。

このように、ic-vce特性はトランジスタ技術全般において中心的な役割を果たしています。我々は、この知識を活用しながら、新しい電子機器やシステムの開発にも取り組んでいく必要があります。

Ic-vce特性の測定方法と実験手法

Ic-vce特性の測定は、トランジスタの性能を評価するために不可欠なプロセスです。この特性を正確に測定することで、私たちはトランジスタがどのように動作しているかを理解し、より効果的な回路設計や選定が可能になります。ここでは、一般的な測定方法と実験手法について詳しく説明します。

基本的な測定装置

Ic-vce特性を測定するためには、以下のような基本的な測定装置が必要です:

  • DC電源: トランジスタへのバイアス電圧を供給します。
  • マルチメータ: コレクタ電流(Ic)およびコレクタ-エミッタ間電圧(Vce)を測定します。
  • オシロスコープ: 波形観察や信号処理能力の確認に使用されます。
  • 抵抗器: ベース電流(Ib)の調整や制御に役立ちます。

実験手法のステップ

Ic-vce特性を取得するためには、いくつかのステップがあります。以下はその概要です:

  1. 試料準備: 測定対象となるトランジスタを基板上に配置し、接続端子が適切であることを確認します。
  2. C-E間接続: コレクタとエミッタ間に必要な抵抗器などを接続し、その後DC電源からVceバイアスを供給します。
  3. I-Vカーブ取得: Vce の値を徐々に変化させながら、それぞれの場合でIc を記録していきます。このデータからI-Vカーブが形成されます。
  4. データ分析: 収集したデータからグラフ化し、各領域(アクティブ領域、飽和領域など)について解析します。

Ic-vce特性の精密な測定は、高品質で安定した電子機器設計につながります。そのため、このプロセスでは慎重さと正確さが求められます。また、このような手法によって得られた知見は、新しい技術開発にも寄与するでしょう。

注意事項と安全対策

Ic-vce特性の測定中には、安全面にも配慮しなければならない点があります。以下は主な注意事項です:

  • 過熱防止: トランジスタが過剰な熱を発生させる可能性があるため、温度管理が重要です。
  • ID制限:Tf低すぎる設定による短絡事故等も考えられるので注意してください.
  • < strong > 絶縁状態 : < / strong > 電気ショック防止用具及び絶縁状態も維持してください.

    Ic-vce特性の正確かつ安全な測定方法と実験手法について理解しておくことは、自身の日常業務だけでなく、多様なる応用分野でも大いなる価値があります。これから進む次世代技術へ向けて、一層深い知識と経験蓄積へ努めて参りましょう。

    Ic-vce特性を活用した回路設計の最適化

    Ic-vce特性を活用することは、回路設計の最適化において極めて重要です。トランジスタの動作を理解し、その性能を最大限に引き出すためには、Ic-vce特性を基にした設計アプローチが不可欠です。このセクションでは、具体的な設計手法や考慮すべきポイントについて詳しく探ります。

    最適化された回路設計のための基本原則

    Ic-vce特性を利用した回路設計では、以下の基本原則が重要です:

    • 動作領域の選定: トランジスタが安定して動作するアクティブ領域で設計することが求められます。これにより、高効率かつ高信号対雑音比(SNR)を実現できます。
    • バイアス設定: 適切なバイアス電圧と電流を設定することで、トランジスタが所望のIc-vce特性を示すようになります。
    • 負荷条件の考慮: 回路全体で想定される負荷条件に基づいてトランジスタ選定や配置を行う必要があります。

    I-Vカーブによるデザインガイドライン

    I-Vカーブは、トランジスタの動作状態や性能評価に役立ちます。このグラフから得られる情報は、回路設計時に次のようなガイドラインとして活用できます:

    パラメータ 影響
    IC コレクタ電流が大きいほど出力パフォーマンス向上
    VCE コレクタ-エミッタ間電圧によってトランジスタ動作領域決定
    Saturation Region Saturation状態で低いVC-E, 高いIC: 効率良好だがリニアリティ低下注意.
    Aktivbereich (Active Region) Aktiv状態で線形増幅: 信号劣化少なく高精度.

    I-Vカーブ分析によって、それぞれの操作条件下でどこまで性能が発揮されるか明確になり、より洗練された回路構成へと導くことが可能となります。これらは私たちのデザインプロセス全体において非常に有益な情報源となります。

    TIPS: Ic-vce特性を踏まえた具体例と応用法

    I-cve特性を生かした具体的な応用方法としては、以下があります:

    • A級アンプ:T低歪み出力向上, Ic制御.
    • B級アンプ: 効率重視, V < sub > CE < / sub > 監視し過渡応答改善.
    • < strong > スイッチング電源:< / strong > Ic制御で効率的なエネルギー変換実現.

    このように、多様なる応用分野でもic-vce特性はその価値を発揮します。我々は、この知識と技術を駆使して、新しい電子機器やシステム開発につながるさらなる革新へ挑戦し続けます。

    Ic-vce特性に基づくトランジスタの選定ガイド

    トランジスタの選定は、回路設計において非常に重要な要素です。特に、Ic-vce特性を理解し、そのデータを基に選択することで、性能や効率が大きく向上します。このセクションでは、トランジスタ選定時の具体的なポイントや考慮すべき要因について詳しく解説します。

    トランジスタ選定のための主要パラメータ

    Ic-vce特性に基づくトランジスタの選定には、以下のような主要パラメータが関与しています:

    • コレクタ電流 (IC): 必要とされる出力性能やアプリケーションによって適切な値を設定する必要があります。
    • コレクタ-エミッタ間電圧 (VCE): 動作領域を決めるため、この電圧範囲内で安定して動作できるトランジスタを選ぶことが重要です。
    • 利得 (β): トランジスタがどれだけ入力信号を増幅できるかを示す指標で、高い値が望ましいですが、過度な増幅は歪みにつながります。
    • Saturation Voltage (VCEsat): スイッチング用途の場合、この値は効率と熱管理に影響します。低い方が理想的です。

    I-Vカーブ分析による適切なモデルの特定

    I-Vカーブは、それぞれのトランジスタモデルがどんな条件下で最も良い性能を発揮するかという情報源となります。これにより、設計者は適切なモデルを迅速に見つけ出し、実際の回路構成との整合性を確認できます。以下はその際考慮すべき点です:

    パラメータ名 考慮事項
    ICmax – 最大コレクタ電流で許容される負荷条件評価.
    PDissipated – 発熱管理の観点から最大損失評価.
    TAmbient – 周囲温度変化への耐性確認.
    CB – ベース容量によるスイッチング速度への影響分析.

    I-Vカーブから得られる情報は、我々のデザインプロセス全体で非常に有益です。その結果として生成されるデータは、新たな回路設計や応用方法への道筋となりえます。また、市場ニーズにも柔軟対応できる能力向上にも寄与します。

    実践的アプローチ: 適したトランジスタモデルの提案

    I-cve特性と既存デザイン例から導いた理論的知識のみならず、市場調査や最新技術動向も踏まえることでより実践的なアプローチへ進むことが可能です。以下はいくつか注目すべきポイントです:

    • MOSFET vs BJT:MOSFETの場合、高速スイッチング用途には最適ですが、高周波数ではBJT優位になる場合あり。
    • SMD型 vs 通常型: 小型化要求満たせればSMD型、安全対策含め通常型検討も有効.
    • < strong > 特殊機能:< / strong > 高耐圧・高温動作など特殊機能持つ部品利用可, 応用広げられる.

    I-cve特性を活用した効果的なトランジスタ選びこそが、新たなる電子機器開発及びシステム構築へ繋げていく鍵となります。この知識と経験蓄積こそ我々技術者として求められる重要事項なのです。

    応用例:Ic-vce特性が影響する電子機器の性能

    Ic-vce特性は、電子機器の性能に直接的な影響を与える重要な要素です。トランジスタがどのように動作するかを理解することで、設計者は必要とされるパフォーマンスや効率を達成するための最適な選択が可能となります。このセクションでは、具体的な応用例を通じて、Ic-vce特性がどのように電子機器の性能に寄与しているかをご紹介します。

    高効率スイッチング電源

    高効率スイッチング電源は、Ic-vce特性によってその性能が大きく左右されます。トランジスタの適切な選定により、以下の効果が期待できます:

    • エネルギー損失の低減: Ic-vce特性を考慮したトランジスタ選定によって、スイッチング時の損失を最小限に抑え、高いエネルギー変換効率を実現します。
    • 熱管理: 適切なVCE範囲内で動作するトランジスタは発熱も少なく、安全運転条件下で安定したパフォーマンスを維持します。
    • サイズ・コスト削減: 高効率化によって、小型化や部品点数削減が進み、それによるコストメリットも得られます。

    AUDIO アンプ回路への応用

    AUDIOアンプ回路では、高品質な音質再生が求められます。ここでもIc-vce特性は重要です。具体的には:

    • 信号対雑音比 (SNR) の向上: トランジスタの利得(β)やバンド幅も含めたIc-vce特性分析から、高いSNRを実現できるモデル選定につながります。
    • DISTORTION の抑制: 正確な偏差設定や適切なVCEmode/ICmode(操作領域) によって歪みを低減し、本来の音質再生能力を引き出せます。
    アプリケーション名 ICmax PDissipated
    Swithching Power Supply – 10A以上推奨. – 50W未満で設計.
    AUDIO Amplifier – 5A程度推奨. – 最大20Wまで対応可能.

    I-Vカーブ解析から導かれる情報は、このように各種電子機器への応用にも非常に有益です。我々技術者として、この知識と経験こそ、新たなるデザインへ繋げていく鍵となります。正しいIc-vce特性理解と活用こそが、市場ニーズにも柔軟対応できる製品開発につながり、その結果として競争力強化にも寄与します。
