私たちは、RLC回路特性の基本を理解することで、電子工学の世界をより深く探求できます。RLC回路は抵抗器（R）、インダクタンス（L）、およびキャパシタンス（C）から構成されており、その特性は多くの応用に影響を与えます。この回路の動作原理や周波数応答について知識を持つことが重要です。
本記事では、RLC回路特性に関連する基本的な概念とその応用事例について詳しく解説します。私たちが日常生活で直面する様々な電気機器や通信技術には、この回路が不可欠です。例えば、音響機器や無線通信など、多岐にわたる分野で活躍しています。そのため、このテーマを深く理解することは非常に価値があります。
この複雑なトピックに興味がありますか？それとも新しい技術への理解を深めたいと思っていますか？さあ、一緒に学んでいきましょう。

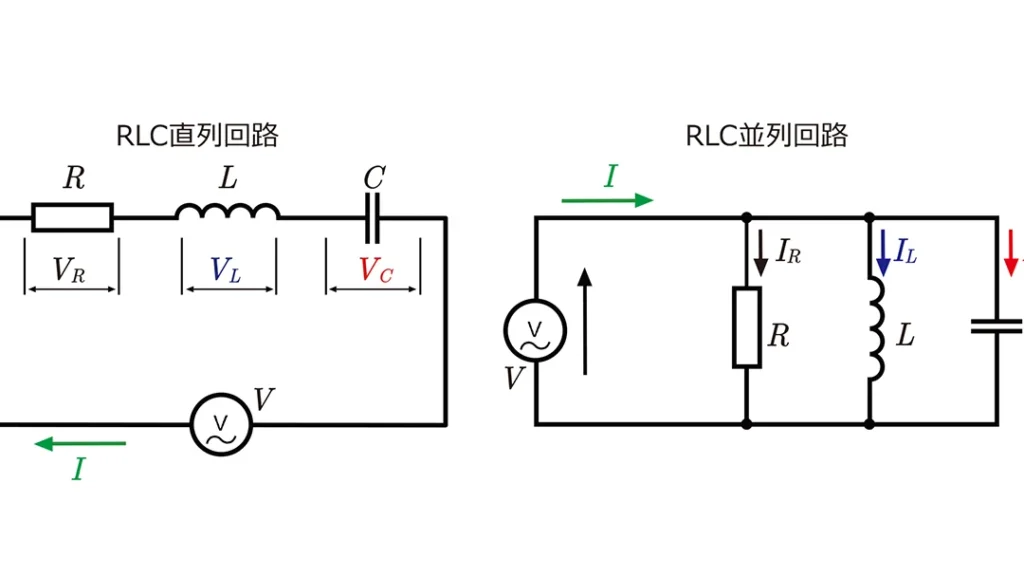

RLC回路の基本的な構成要素
RLC回路は、抵抗（R）、インダクタンス（L）、およびキャパシタンス（C）という三つの基本的な要素から構成されています。これらの要素が互いに連携し合うことで、特定の電気的特性を実現します。このセクションでは、それぞれの要素について詳しく説明し、どのようにしてRLC回路特性に寄与するかを探ります。
抵抗 (R)
抵抗は、電流の流れに対して反対する働きを持つ重要な要素です。オームの法則に基づき、抵抗値が大きいほど電流が減少します。具体的には以下のような役割があります。
- エネルギー損失: 抵抗によって発生する熱としてエネルギーが失われます。
- 波形整形: 信号波形を整えることで、高周波ノイズを抑制します。
インダクタ (L)
インダクタは磁場を利用してエネルギーを蓄積する装置であり、その動作はファラデーの法則に基づいています。主な特徴は次の通りです。
- 自己誘導: 電流変化時に逆起電力を生成し、急激な変化から保護します。
- フィルター機能: 高周波信号と低周波信号を分離しやすくします。
コンデンサ (C)
コンデンサは電荷を蓄える装置であり、その動作はクーロンの法則によって支配されています。この要素には以下の特徴があります。
- エネルギー貯蔵: 電気エネルギーを瞬時に蓄えたり放出したりできる能力があります。
- 時間遅延: 信号処理で遅延効果を活用し、特定周波数帯域のみ通過させることが可能です。
このように、それぞれの構成要素が独自の役割を果たすことで、RLC回路全体として高い性能と多様な応用性を持つことになります。我々はこれら3つの基本的な構成要素が組み合わさることで生じる特性について考察し、更なる理解へと進む準備が整いました。
RLC回路特性の周波数応答
RLC回路の周波数応答は、回路の動作特性を理解する上で非常に重要です。周波数応答とは、入力信号の周波数に対して回路がどのように反応するかを示すものであり、これによってRLC回路特性が明らかになります。このセクションでは、RLC回路が異なる周波数帯域でどのような挙動を示すのか、またその実用的な意義について考察します。
インピーダンスと共振
RLC回路のインピーダンスは、その構成要素である抵抗（R）、インダクタ（L）、コンデンサ（C）の値によって決まります。周波数が変化すると、それぞれの要素が持つリアクタンスも変化し、結果として全体的なインピーダンスも変わります。具体的には以下の通りです。
- 低周波帯域: インダクタ部分が支配的になり、高いインピーダンスを示します。
- 高周波帯域: コンデンサ部分が主導権を握り、再びインピーダンスは増加します。
- 共振点: 特定の周波数では、抵抗とリアクタンスが釣り合い、最小限のインピーダンスとなる現象（共振）が起こります。この時期においてはエネルギー伝達効率が最大化されます。
フィルター特性
RLC回路はフィルターとしても機能し、その特性からさまざまな用途に利用されています。具体的には以下があります。
- ローパスフィルター: 低い周波数成分のみ通過させることができ、高周波ノイズを除去します。
- ハイパスフィルター: 高い周波数成分だけを通過させることで、直流成分や低音信号を抑制します。
| 特徴 | 用途例 |
|---|---|
| ローパスフィルター | オーディオシステムで高音ノイズ除去 |
| ハイパスフィルター | 通信機器で不要な低音信号ブロック |
このように、RLC回路特性はその多様な応用可能性を示しており、新しい技術や製品開発にも寄与しています。我々は、この知識を活用して更なる研究や実装へと進むことができます。
共振現象とその応用例
共振現象は、RLC回路特性の中で非常に重要な役割を果たします。共振が発生する周波数では、回路のインピーダンスが最小になり、エネルギー伝達効率が最大化されます。この現象を利用することで、多くの実用的な応用が可能になります。
共振現象の特徴
共振現象にはいくつかの特徴があります。以下に主なポイントを挙げます。
- 周波数依存性: 共振周波数は、RLC回路内のインダクタンスとキャパシタンスによって決まります。
- エネルギー蓄積: 共振時にはエネルギーが効率よく蓄積されるため、大きな出力信号を生成できます。
- 選択的フィルタリング: 特定の周波数成分のみ強調されるため、高精度なフィルタリング機能も発揮します。
実用例
共振現象は多岐にわたり活用されています。以下はその代表的な応用例です。
- 無線通信: 無線受信機では、特定の周波数帯域から信号を選択して受信するために共振を利用しています。
- オーディオ機器: スピーカーやアンプなどで音質向上のために設計されたRLC回路は、特定の音域を強調し、クリアな音声再生を実現します。
- メディカルデバイス: MRIや超音波診断装置など、高精度な測定器具でも共鳴技術が活かされています。
| 用途 | 具体例 |
|---|---|
| 無線通信 | ラジオ受信機で特定周波数帯域から信号選択 |
| オーディオ機器 | スピーカーで低音増幅による高品質サウンド提供 |
| 医療デバイス | MRI装置で体内構造解析時に高精度画像取得 |
このように、RLC回路特性としての共振現象は様々な分野で利用され、その効果と重要性はますます高まっています。私たちは、この知識を基に新しい技術開発へと進むことができるでしょう。
RLC回路におけるエネルギーの蓄積と放出
RLC回路では、エネルギーの蓄積と放出が重要な特性として働きます。インダクタンスとキャパシタンスの相互作用によって、エネルギーは効率的に保存され、必要な時に放出されることで、回路全体の性能を高めます。このプロセスは共振現象とも密接に関連しており、特定の周波数で最も効果的に行われます。
エネルギー蓄積メカニズム
RLC回路内でのエネルギー蓄積は主に二つの要素から成り立っています。以下がその概要です。
- インダクタによるエネルギー: インダクタは電流が流れる際に磁場を形成し、その中にエネルギーを蓄えます。電流が増加すると、この磁場も強くなり、多くのエネルギーを保持します。
- キャパシタによるエネルギー: 一方でキャパシタは電圧がかかることで電界を形成し、その中にもエネルギーをストックします。充電された状態から放出することで、必要なタイミングで瞬時に供給できます。
このような仕組みのおかげで、RLC回路特性は非常に柔軟であり、多様なアプリケーションへの応用が可能になります。
エネルギー放出と利用
RLC回路内で蓄えられたエネルギーは、さまざまな方法で放出され、それぞれ異なる用途があります。具体例として以下があります。
- 信号生成: 蓄えたエネルギーを利用して、高周波信号やオーディオ信号などを生成することができます。このプロセスでは正確なタイミングと安定した周波数が求められます。
- フィルター機能: エネルギーが適切に放出されることで、高精度のフィルター機能も実現します。これによって不要なノイズや干渉を除去し、クリアな信号伝送が可能になります。
| 用途 | 具体例 |
|---|---|
| 電子楽器 | 音声合成やリズム生成など。 |
| 通信機器 | デジタル信号処理や無線通信。 |
| 自動制御システム | モータードライブやセンサー制御。 |
このように、RLC回路では効率的なエネルギー蓄積とその適切な放出によって、多岐にわたる応用分野へ貢献しています。我々はこの特性を理解し活用することで、新しい技術革新につながります。
フィルタリング機能と実際の利用方法
RLC回路におけるフィルタリング機能は、特定の周波数成分を選択的に通過させる重要な役割を果たします。この特性により、私たちは不要なノイズや信号干渉を取り除き、必要な情報を明瞭に伝送することが可能になります。ここでは、このフィルタリング機能の具体的な利用方法について詳しく説明します。
フィルターの種類とその特徴
RLC回路には主に以下のような異なるタイプのフィルターがあります。それぞれが特有の用途や効果を持っています。
- ローパスフィルター: 高周波成分を減衰させて低周波成分のみを通過させます。オーディオエンジニアリングや信号処理でよく使用されます。
- ハイパスフィルター: 低周波数成分を遮断し、高周波数だけを許可します。これにより、不必要なバズ音などが除去されます。
- バンドパスフィルター: 特定の帯域幅内で信号のみを通すことで、通信システムやセンサーデータ処理などで広く応用されています。
- バンドストップフィルター: 特定の帯域幅内の信号だけを阻止し、それ以外は通過させる特殊な構造です。これによって特定の干渉信号から守ります。
実際の活用例
RLC回路によるフィルタリング機能は様々な分野で幅広く応用されています。主な利用例として以下が挙げられます。
| 用途 | 具体例 |
|---|---|
| オーディオシステム | クリアなサウンド再生及びエコー除去。 |
| 無線通信 | S/N比向上による安定したデータ伝送。 |
| 医療機器 | EECGデータなどからノイズ除去し正確な診断支援。 |
This way, the filtering function of RLC circuits not only enhances signal quality but also ensures reliable performance across various applications. By understanding these characteristics and their practical uses, we can effectively implement RLC circuits in our technology innovations.
